W jaki sposób zatapialna pompa osiowa poprawia transfer wody o dużym przepływie?

Zarys artykułu

Dla inżynierów, wykonawców, władz miejskich, operatorów przemysłowych i właścicieli projektów rolniczych wybór pompy o dużym przepływie to nie tylko kwestia wyboru największego dostępnego silnika. System pompowania musi odpowiadać wymaganemu natężeniu przepływu, całkowitej wysokości podnoszenia dynamicznego, jakości wody, środowisku pracy, strukturze instalacji, zasilaniu i oczekiwanemu cyklowi pracy.

• Zrozumienie hydraulicznej roli pompowania z przepływem osiowym.
• Zidentyfikuj, dlaczego konstrukcja podwodna może uprościć projektowanie przepompowni.
• Ocenić wydajność pompy zgodnie z rzeczywistymi warunkami projektu.
• Zmniejsz ryzyko instalacji i konserwacji poprzez odpowiednie planowanie.
• Wybierz odpowiednie materiały, systemy zabezpieczeń i funkcje monitorowania.
• Dopasuj konfigurację pompy do zastosowania do przesyłu wody.

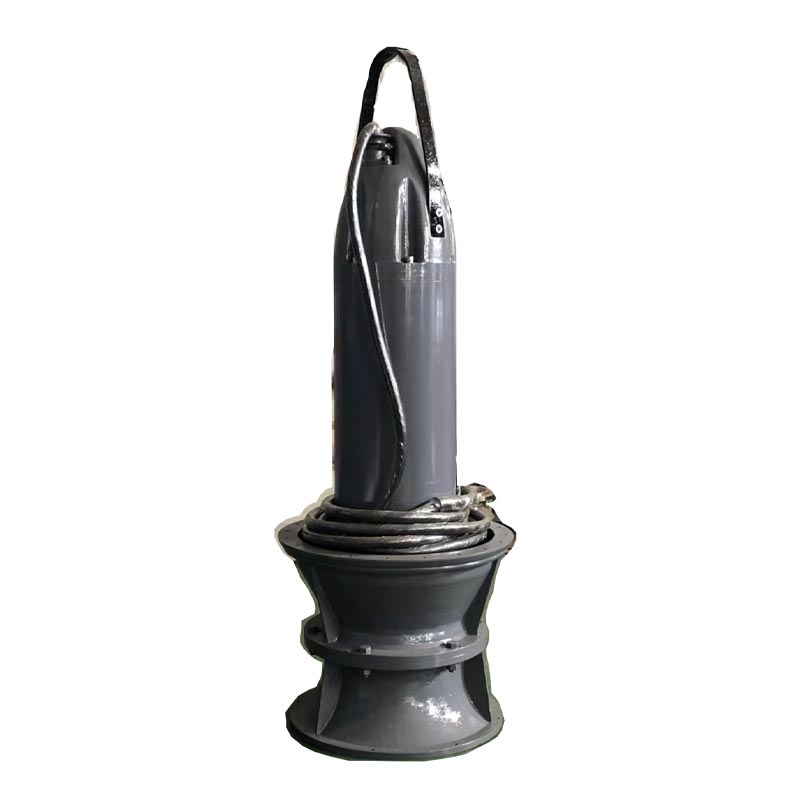

Co to jest zatapialna pompa osiowa?

A Zatapialna pompa osiowajest maszyną pompującą o dużej wydajności, przeznaczoną przede wszystkim do tłoczenia dużych ilości wody poprzez stosunkowo niskie wysokości podnoszenia. W przeciwieństwie do konwencjonalnych pomp odśrodkowych, które zasadniczo opierają się na promieniowym ruchu wody, pompa o przepływie osiowym wykorzystuje wirnik typu śmigłowego do przemieszczania wody zasadniczo równolegle do wału pompy.

Ta konfiguracja hydrauliczna sprawia, że ​​technologia przepływu osiowego jest szczególnie przydatna, gdy projekt wymaga dużego przepływu, a nie wysokiego ciśnienia. Typowe przykłady obejmują odwodnienie powodziowe, kanały irygacyjne, pompowanie wody deszczowej, obieg wody chłodzącej, przesył wody rzecznej i drenaż komunalny.

Słowo „zanurzalny” opisuje układ instalacji. Pompa i silnik elektryczny są połączone w jedną całość i działają pod powierzchnią wody. Eliminuje to wiele wymagań dotyczących mechanicznego ustawienia, związanych z oddzielnie instalowanymi zespołami pomp i silników.

Nowoczesne urządzenia do zanurzeniowego przepływu osiowego mogą obejmować uszczelnione silniki, uszczelnienia mechaniczne, wykrywanie wycieków, monitorowanie temperatury uzwojeń, monitorowanie temperatury łożysk i ochronę szafy sterowniczej. Funkcje te pomagają operatorom zarządzać sprzętem pracującym pod wodą, jednocześnie ograniczając niepotrzebną interwencję ręczną.

Jak działa system pompowania

Proces pracy rozpoczyna się w momencie przedostania się wody do wlotu pompy. Silnik obraca wał i wirnik typu śmigłowego, wytwarzając osiową siłę hydrauliczną, która przemieszcza wodę przez pompę do kanału tłocznego.

Ponieważ silnik jest zanurzony, otaczająca woda może pomóc w odprowadzaniu ciepła. Jest to szczególnie cenne podczas długich cykli roboczych, ponieważ zarządzanie temperaturą silnika jest ważnym czynnikiem wpływającym na niezawodność sprzętu elektrycznego.

Zintegrowana konfiguracja eliminuje również potrzebę stosowania długiego odsłoniętego wału pomiędzy silnikiem montowanym na powierzchni a pompą zanurzoną. Mniej zewnętrznych elementów przekładni mechanicznej może oznaczać mniej problemów związanych z ustawieniem i bardziej zwarty układ instalacji.

1. Woda wpływa do strefy ujęcia:Konstrukcja hydrauliczna kieruje wodę w stronę obracającego się wirnika.
2. Silnik napędza wirnik:Energia elektryczna jest przekształcana w energię mechaniczną ruchu obrotowego.
3. Wirnik wytwarza nacisk osiowy:Duże ilości wody są przepychane przez kanał pompy.
4. Woda przemieszcza się w kierunku wylotu:Strumień kierowany jest do kanału wylotowego, rury lub układu przepompowni.
5. Systemy zabezpieczeń monitorują działanie:Czujniki mogą wykryć nieprawidłowe wycieki, warunki temperaturowe lub inne zagrożenia operacyjne.

Rzeczywista wydajność hydrauliczna zależy od geometrii wirnika, prędkości obrotowej, konfiguracji łopatek, średnicy pompy, stanu wody, wysokości podnoszenia i punktu pracy. Dlatego też pompę należy zawsze wybierać na podstawie zweryfikowanych danych dotyczących wydajności, a nie samej mocy silnika.

Główne komponenty i konstrukcja

Niezawodna zatapialna pompa osiowa to coś więcej niż wirnik i silnik. Jego działanie zależy od interakcji pomiędzy elementami hydraulicznymi, zabezpieczeniami elektrycznymi, systemami uszczelniającymi, łożyskami, kablami i konstrukcją nośną instalacji.

Kluczowe zalety w nowoczesnych projektach pompowych

Właściciele projektów często stają przed tymi samymi praktycznymi wyzwaniami: ograniczoną przestrzenią instalacyjną, rosnącymi kosztami budowy, wahaniami poziomu wody, trudnym dostępem konserwacyjnym i koniecznością szybkiego usuwania dużych ilości wody. Odpowiednio dobrana zatapialna pompa osiowa może rozwiązać kilka z tych problemów jednocześnie.

1. Wysoki przepływ przy niskim podnoszeniu

Konfiguracja przepływu osiowego jest naturalnie dostosowana do przenoszenia dużych objętości, gdzie wymagana wysokość podnoszenia jest stosunkowo niewielka. Dzięki temu jest to skuteczny wybór do zastosowań związanych z drenażem i transportem wody, gdzie przepustowość jest ważniejsza niż wysokie ciśnienie tłoczenia.

2. Kompaktowa instalacja

Pompa i silnik są zintegrowane w jeden zespół zanurzony. Może to zmniejszyć liczbę maszyn naziemnych i uprościć ogólny układ przepompowni.

3. Uproszczona instalacja mechaniczna

Konwencjonalny system pomp może wymagać dokładnego dopasowania oddzielnych elementów pompy i silnika. Zintegrowana jednostka zanurzeniowa zmniejsza liczbę zewnętrznych interfejsów mechanicznych, które należy wyrównać podczas instalacji.

4. Skuteczne chłodzenie silnika

Otaczająca woda stanowi istotny nośnik ciepła. Odpowiednio zaprojektowane silniki zanurzeniowe mogą zatem zapewnić efektywne chłodzenie podczas pracy ciągłej.

5. Niższy hałas podczas pracy

Praca w zanurzeniu w naturalny sposób izoluje większość hałasu mechanicznego. Może to być korzystne w przypadku miejskich stacji odwadniających, instalacji podziemnych i obiektów zlokalizowanych w pobliżu obszarów zaludnionych.

6. Lepsza adaptacja do wahań poziomu wody

W instalacjach przeciwpowodziowych i odwadniających często występują zmiany poziomu wody. Konfiguracje zanurzalne mogą być szczególnie praktyczne tam, gdzie konwencjonalny sprzęt nad wodą byłby narażony na ryzyko zalania.

7. Potencjalnie niższe wymagania w zakresie budownictwa cywilnego

Kompaktowy układ pomp może zmniejszyć przestrzeń konstrukcyjną wymaganą w przypadku niektórych przepompowni. Rzeczywiste oszczędności na budowie zależą od geometrii projektu, projektu budowlanego, układu odprowadzania wody i lokalnych warunków instalacji.

Typowe zastosowania

Wszechstronność pompowania z przepływem osiowym sprawia, że ​​technologia ta jest przydatna w projektach gospodarki wodnej komunalnych, przemysłowych, rolniczych i środowiskowych.

Przydatność zastosowania należy zawsze potwierdzać na podstawie rzeczywistych właściwości cieczy. Temperatura, pH, zawieszone ciała stałe, składniki powodujące korozję, gruz i inne zanieczyszczenia mogą mieć wpływ na wybór materiału i niezawodność działania.

Kluczowe czynniki przy wyborze pompy

Wybór pompy wyłącznie na podstawie wymaganego natężenia przepływu jest jedną z najczęstszych przyczyn słabej wydajności systemu. Przed sfinalizowaniem specyfikacji należy ocenić całe środowisko hydrauliczne i operacyjne.

Obliczenia hydrauliczne powinny uwzględniać rzeczywistą krzywą systemu, a nie polegać na wartościach nominalnych. Najlepszy punkt pracy to zazwyczaj taki, w którym pompa może zapewnić wymaganą pracę bez nadmiernego dławienia, niestabilnej pracy, wibracji lub niepotrzebnego zużycia energii.

Zatapialna pompa osiowa a konwencjonalne jednostki pompowe

Zarówno zanurzalne, jak i konwencjonalne systemy pomp mogą zapewnić niezawodny transfer wody, jeśli są odpowiednio zaprojektowane. Różnica polega przede wszystkim na sposobie instalacji sprzętu oraz rozmieszczeniu silnika, pompy, chłodzenia i infrastruktury pomocniczej.

Właściwy wybór zależy od witryny. Konwencjonalna pompa może pozostać preferowana tam, gdzie dominuje łatwy dostęp do powierzchni, bardzo duża wysokość podnoszenia lub szczególne wymagania procesowe. Konfiguracja z zanurzalnym przepływem osiowym staje się szczególnie atrakcyjna, gdy głównymi wymaganiami projektu są duży przepływ, niskie ciśnienie, zwarta konstrukcja i zmienne poziomy wody.

Uwagi dotyczące instalacji

Właściwa instalacja jest niezbędna, ponieważ nawet dobrze zaprojektowana pompa może mieć słabą wydajność, jeśli układ dolotowy lub układ tłoczny jest nieprawidłowo skonfigurowany.

1. Sprawdź komorę instalacyjną:Usuń gruz budowlany i ciała obce, które mogłyby dostać się do pompy.
2. Sprawdź geometrię wlotu:Wlot powinien zapewniać stabilny i w miarę równomierny przepływ do pompy.
3. Potwierdź minimalne zanurzenie:Pompa powinna pracować przy poziomie wody określonym przez producenta.
4. Chroń kabel zasilający:Zapobiegaj ostrym załamaniom, otarciom, niekontrolowanym ruchom i uszkodzeniom mechanicznym.
5. Użyj odpowiedniego sprzętu do podnoszenia:Jednostki podwodne mogą być ciężkie, dlatego punkty podnoszenia i sprzęt muszą być odpowiednio dobrane.
6. Sprawdź zabezpieczenie elektryczne:Przed uruchomieniem sprawdzić uziemienie, zabezpieczenie przed przeciążeniem, monitorowanie wycieków i funkcje sterujące.
7. Sprawdź warunki rotacji i uruchomienia:Przed uruchomieniem pompy w trybie normalnym należy postępować zgodnie z procedurą producenta dotyczącą uruchomienia.

Na szczególną uwagę zasługuje konstrukcja dolotów. Złe warunki napływu mogą powodować wiry, nierównomierne obciążenie, turbulencje lub nadmierne porywanie powietrza i zanieczyszczeń. Warunki te mogą zmniejszyć wydajność hydrauliczną i zwiększyć wibracje lub zużycie.

Praktyki w zakresie konserwacji i niezawodności

Sprzęt zanurzony jest przeznaczony do wymagających środowisk, ale praca w zanurzeniu nie oznacza, że ​​można ignorować konserwację. Przeglądy zapobiegawcze są nadal konieczne w celu ochrony izolacji elektrycznej, uszczelek, łożysk, elementów hydraulicznych i kabli.

Praktyczny program konserwacji powinien obejmować:

• Sprawdzenie stanu izolacji silnika zgodnie z procedurą konserwacji producenta.
• Sprawdzanie kabla zasilającego pod kątem przecięć, przetarć lub uszkodzeń.
• Monitorowanie sygnałów wykrywania wycieków i stanu uszczelnienia mechanicznego.
• Sprawdzanie trendów temperatury uzwojenia silnika i łożysk.
• Sprawdzanie łopatek wirnika pod kątem erozji, korozji, zanieczyszczeń lub uszkodzeń fizycznych.
• Sprawdzanie nietypowych wibracji, hałasu, poboru prądu i zmian przepływu.
• Kontrola ekranów wlotowych i usuwanie nagromadzonych zanieczyszczeń.
• Przeglądanie dokumentacji operacyjnej w celu zidentyfikowania stopniowego pogorszenia wyników.

Monitorowanie wydajności jest szczególnie cenne w przypadku dużych instalacji. Stopniowy wzrost poboru mocy, któremu towarzyszy spadek przepływu, może wskazywać na zanieczyszczenie układu hydraulicznego, uszkodzenie wirnika, zwiększony opór układu lub pracę poza zamierzonym punktem pracy.

Typowe problemy operacyjne i rozwiązania

Dlaczego warto rozważyć JINAOTE?

JINAOTEkoncentruje się na rozwiązaniach w zakresie pomp głębinowych do zastosowań, w których ważny jest transport dużych ilości wody, kompaktowa instalacja i niezawodna praca w zanurzeniu. Oferta zatapialnych pomp osiowych jest przeznaczona dla wymagających środowisk gospodarki wodnej, takich jak kanalizacja komunalna, ochrona przeciwpowodziowa, nawadnianie, przemysłowe systemy wodne, odwadnianie kopalni, projekty stoczniowe i zastosowania wodne związane z energią.

Podejście produktowe łączy pompę i silnik w zintegrowany zespół zanurzony. W zależności od konfiguracji i wymagań projektu funkcje zabezpieczające mogą obejmować uszczelnioną konstrukcję silnika, mechaniczne układy uszczelniające, wykrywanie wycieków, monitorowanie temperatury uzwojenia i monitorowanie temperatury łożysk.

JINAOTE rozróżnia również wymagania dotyczące przepływu osiowego i mieszanego. Konfiguracje przepływu osiowego są na ogół odpowiednie do zastosowań wymagających dużego przepływu i niższego ciśnienia, natomiast projekty z przepływem mieszanym można rozważyć tam, gdzie projekt wymaga większej wydajności i innych właściwości hydraulicznych.

W przypadku zamówień projektowych najbardziej przydatnym punktem wyjścia nie jest zwykłe zapytanie o model pompy. Zamiast tego należy zapewnić dostawcy wymagany przepływ, wysokość podnoszenia, temperaturę cieczy, jakość wody, zawartość substancji stałych, głębokość instalacji, zasilanie, harmonogram działania i sposób instalacji. Informacje te pozwalają dostawcy ocenić obciążenie hydrauliczne i zalecić bardziej odpowiednią konfigurację.

Często zadawane pytania

1. Do czego głównie używana jest zatapialna pompa osiowa?

Stosowany jest głównie do przemieszczania dużych ilości wody przy stosunkowo niskich wysokościach podnoszenia. Typowe zastosowania obejmują ochronę przeciwpowodziową, drenaż komunalny, nawadnianie, przesył wody przemysłowej, obieg wody chłodzącej, odwadnianie kopalni oraz przepompownie na rzekach i jeziorach.

2. Jaka jest główna różnica pomiędzy pompami o przepływie osiowym i mieszanym?

Pompa o przepływie osiowym przemieszcza wodę głównie równolegle do wału i jest ogólnie zoptymalizowana pod kątem dużego przepływu i małej wysokości podnoszenia. Pompa o przepływie mieszanym łączy w sobie osiowe i promieniowe właściwości hydrauliczne i może zapewnić większą wydajność w odpowiednich zastosowaniach.

3. Czy zatapialna pompa osiowa może pracować w sposób ciągły pod wodą?

Tak, odpowiednio zaprojektowane jednostki podwodne są przeznaczone do pracy w zanurzeniu. Jednakże ciągła praca musi mieścić się w określonych przez producenta poziomach wody, temperaturze, ograniczeniach elektrycznych, hydraulicznych i środowiskowych.

4. Dlaczego chłodzenie silnika w pompie głębinowej jest ważne?

Silniki elektryczne wytwarzają ciepło podczas pracy. Ponieważ silnik jest zanurzony, otaczająca woda może zapewnić efektywne przenoszenie ciepła. Utrzymanie wymaganego zanurzenia i warunków pracy jest zatem ważne dla niezawodności termicznej.

5. Jakie warunki wody należy sprawdzić przed wyborem pompy?

Ocenić co najmniej temperaturę cieczy, pH, zawiesiny, gęstość, składniki korozyjne, cząstki ścierne, włókna i zanieczyszczenia. Czynniki te wpływają na wydajność hydrauliczną, dobór materiału, trwałość uszczelnienia i wymagania konserwacyjne.

6. Czy pompa głębinowa wymaga osobnego silnika?

Nie. Jedną z charakterystycznych cech zanurzalnego zespołu pompowego jest to, że silnik i pompa są zintegrowane w jeden zespół. Może to uprościć montaż mechaniczny w porównaniu z oddzielnie montowaną pompą i silnikiem.

7. Jak można utrzymać wydajność pompy na przestrzeni czasu?

Regularne przeglądy, monitorowanie wydajności, czyszczenie wlotu, inspekcja wirnika, testy elektryczne, kontrole uszczelnień oraz monitorowanie wibracji lub temperatury mogą pomóc w wykryciu pogorszenia się stanu, zanim stanie się ono poważną awarią.

8. Czy zatapialna pompa osiowa nadaje się do projektów przeciwpowodziowych?

Tak. Typowym przypadkiem zastosowania pompowania z przepływem osiowym jest transfer wody o dużej objętości i niskim ciśnieniu. Układ zanurzony może być również praktyczny w miejscach, gdzie poziom wody ulega znacznym wahaniom, a sprzęt montowany na powierzchni wymaga dodatkowej ochrony.

9. Jak wybrać właściwy model pompy?

Zacznij od wymaganego przepływu i całkowitej wysokości podnoszenia, a następnie oceń właściwości cieczy, głębokość instalacji, cykl operacyjny, zasilanie, warunki wlotu i wymagania dotyczące sterowania. Ostateczny wybór powinien opierać się na zweryfikowanych danych eksploatacyjnych producenta i obliczeniach specyficznych dla projektu.

10. Jakie informacje należy podać prosząc o wycenę?

Zapewnij wymagany przepływ, wysokość podnoszenia, charakterystykę cieczy, temperaturę wody, minimalny i maksymalny poziom wody, metodę instalacji, zasilanie elektryczne, godziny pracy oraz wszelkie specjalne wymagania dotyczące monitorowania i materiałów. Szczegółowe informacje poprawiają dokładność doboru sprzętu i wyceny.

Wniosek

A Zatapialna pompa osiowato praktyczne rozwiązanie w przypadku projektów, które wymagają przesyłu dużych ilości wody bez konieczności stosowania wysokich wysokości podnoszenia. Zintegrowana konfiguracja pompy i silnika może uprościć instalację, zmniejszyć powierzchnię zajmowaną przez sprzęt, wspierać efektywne chłodzenie silnika i zapewniać solidne podejście do wymagających środowisk odprowadzania wody i przesyłu wody.

Najlepsze rezultaty zależą jednak od prawidłowej inżynierii. Przed wyborem sprzętu należy wziąć pod uwagę natężenie przepływu, całkowitą wysokość podnoszenia, warunki wlotu, jakość wody, temperaturę roboczą, zasilanie elektryczne, zanurzenie i cykl pracy. Właściwy montaż i konserwacja zapobiegawcza są równie ważne dla utrzymania wydajności hydraulicznej i długoterminowej niezawodności.

Do odwodnień komunalnych, przeciwpowodziowych, nawadniania, przesyłu wody przemysłowej, odwadniania kopalni, systemów wody chłodzącej lub innych zastosowań o dużym przepływie,JINAOTEmoże dostarczyć rozwiązania w zakresie zatapialnych pomp osiowych dostosowane do wymagań projektu. Podziel się przepływem, wysokością podnoszenia, warunkami wody, szczegółami instalacji i wymaganiami operacyjnymi zespołowi technicznemu, aby określić odpowiednią konfigurację i uniknąć kosztownych błędów w wyborze.
