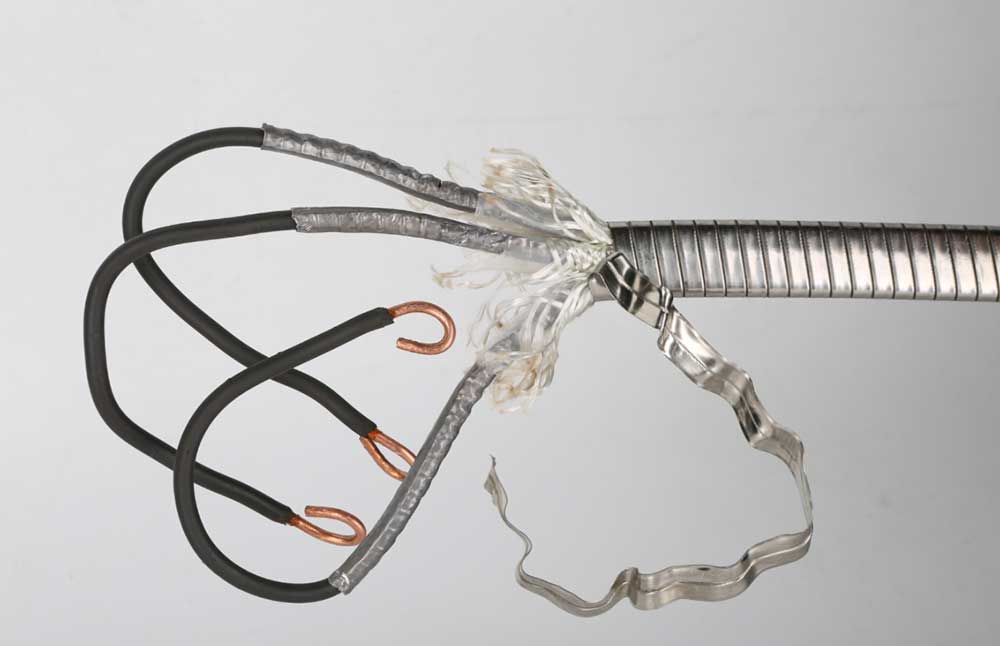

TenKabel zasilającyto dedykowany kabel dopasowujący do ESP, z jednym końcem podłączonym do kabla prowadzącego, a drugim do puszki przyłączeniowej na powierzchni, zapewniający niezawodne wsparcie przesyłu mocy dla sprzętu. Kabel, sklasyfikowany według kształtu przekroju przewodu, jest dostępny w dwóch typach konstrukcyjnych: okrągłym i płaskim. Jego struktura od wewnątrz jest następująca: pełny (lub skręcony) okrągły przewodnik miedziany, warstwa izolacyjna, warstwa osłony, warstwa plecionki (warstwa zewnętrznej osłony, warstwa wypełniająca) i warstwa ochronna z taśmy stalowej.
Norma międzynarodowa: ISO 13628, IEEE 1017, IEEE1018, IEEE1019
Norma krajowa: GB/T 16750
Standard branżowy: API RP 11S1, API RP 11S5, API RP 11S6
Standard korporacyjny: AT-ST-008
●Wysoki prąd obciążenia
●Odporność na wysoką temperaturę
●Łatwa i niezawodna instalacja
●Odporność na korozję
| Seria AWG | Powierzchnia przekroju (mm2) | Liczba rdzeni | Liczba splotów / Średnica nominalna pojedynczego splotu (mm) | Klasa napięcia znamionowego (kV) | Temperatura pracy (℃/℉) |
| AWG7 | 10 | 3 | 1/3,67 | 3, 4, 5, 6 | 90/194120/248150/302180/356205/401232/450260/500 |
| AWG6 | 13 | 3 | 1/4.12 | ||
| AWG5 | 16 | 3 | 1/4,62 | ||
| AWG4 | 21 | 3 | 1/5.19 | ||
| AWG2 | 33 | 3 | 1/6,54, 7/2,50 | ||
| AWG1 | 42 | 3 | 1/7,35, 7/2,85 | ||
| AWG0 | 53 | 3 | 1/8,25, 7/3,16 |

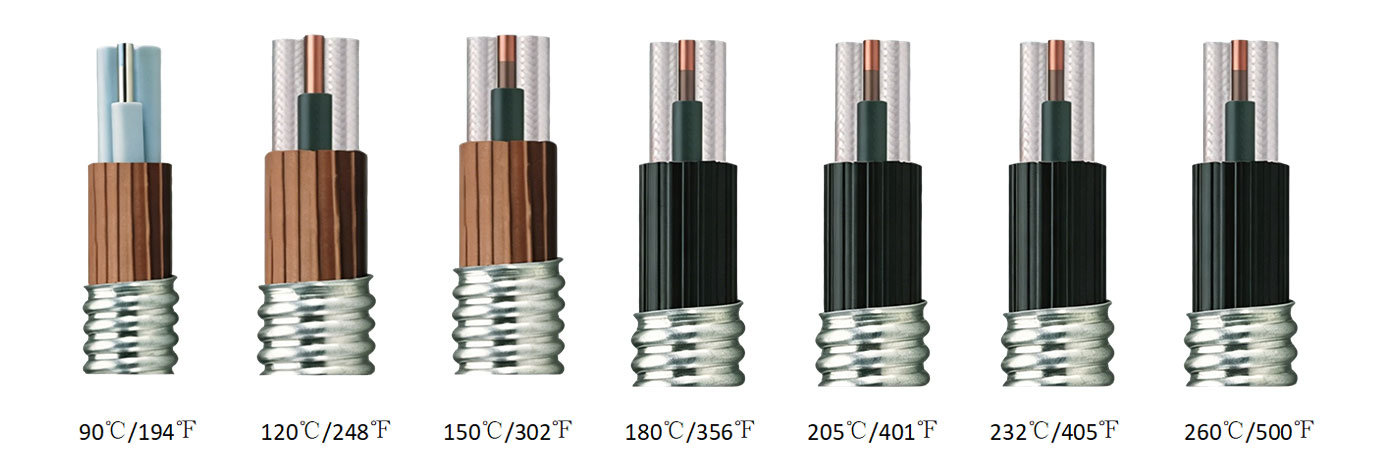

Okrągły kabel
| Kod | Wyjaśnienie | Skróty | Kod | Wyjaśnienie | Skróty |
| Materiał warstwy izolacyjnej | Materiał warstwy pancerza | ||||
| P | Polipropylen (w tym polipropylen modyfikowany) | PP(MPP) | - | Taśma stalowa ocynkowana | podatku VAT |
| E | Kauczuk etylenowo-propylenowy | EPDM | M | Taśma monelowa | MAMA |
| YJ | Usieciowany polietylen | XLPE | X | Taśma ze stali nierdzewnej | SS316 |
| CZŁEK | Folia kompozytowa poliimid-F46 + izolacja kombinowana z kauczuku etylenowo-propylenowego | PI-FEP/EPDM | |||
| YF | Folia kompozytowa poliimid-F46 + kombinowana izolacja z kauczuku perfluoroetylenowo-propylenowego | PI-FEP | |||
| Materiał warstwy osłony | Warstwa oplotu (warstwa wypełniająca) | ||||
| Q | Stop ołowiu | Stop Pb | Politetrafluoroetylen | PTFE | |
| E | Kauczuk etylenowo-propylenowy | EPDM | |||
| H | Chlorosulfonowany polietylen | CSM | Taśma z włókna aramidowego | NA RUFIE | |
| F | Perfluoroetylen, propylen | FEP | Taśma z włókna nylonowego | NFT | |
| N | Kauczuk nitrylowy | NBR | Polipropylen (odporna na olej warstwa poduszki) | PP | |
| Seria AWGS | Maksymalny wymiar | |||||
| Kabel płaski (mm × mm) | Kabel sferyczny (mm2) | Kabel MLE (mm × mm) | ||||
| 3kV | 6kV | 3kV | 6kV | 3kV | 6kV | |
| AWG7 | - | - | - | - | 11,5×28,5 | 12,5×32 |
| AWG6 | 14,5×37,5 | - | - | - | 11,5×29,5 | 13×34 |
| AWG5 | 15×39 | 16×41 | 33 | 35 | 13×31,5 | 13,5×35 |
| AWG4 | 16×40 | 17×42,5 | 34 | 36 | 14×33 | 15×37 |
| AWG2 | 18×46 | 18,5×48,5 | 38 | 40 | - | - |
| AWG1 | 19×49 | 19×51 | 40 | 42 | - | - |
| AWG0 | 20×50 | 20,5×53 | 42 | 44 | - | - |
A1: Specjalny kabel pompy głębinowej został zaprojektowany w celu zapewnienia niezawodnego przesyłu mocy w środowiskach podwodnych. W porównaniu ze standardowymi kablami elektrycznymi charakteryzuje się lepszą izolacją wodoodporną, elastyczną konstrukcją i odpornością na wilgoć, umożliwiając stabilną pracę w głębokich studniach, systemach kanalizacyjnych i innych zastosowaniach podwodnych.
Odpowiedź 2: W wielu zastosowaniach podwodnych preferowane są kable płaskie, ponieważ ich zwarta konstrukcja wymaga mniejszej przestrzeni instalacyjnej i łatwiej je zmieścić w wąskich studniach lub zamkniętych obszarach. Elastyczna konstrukcja pomaga również zmniejszyć naprężenia skręcające, zginające i uszkodzenia mechaniczne podczas instalacji i konserwacji pompy.
A3: W kablu zastosowano wysokiej jakości materiały izolacyjne i ochronną powłokę zewnętrzną, aby zapobiec przenikaniu wody, starzeniu się i szkodom dla środowiska. Przed dostawą każdy kabel jest testowany pod kątem właściwości izolacyjnych, wodoodporności i wytrzymałości mechanicznej, aby zapewnić bezpieczną pracę w wymagających warunkach podwodnych.
A4: Tak. AOTE TIANJIN POMPA CO., LTD. zapewnia opcje dostosowywania, w tym długość kabla, numer żyły, specyfikacje przewodnika i materiały powłoki zewnętrznej. Konfigurację kabla można dopasować do różnych mocy znamionowych pomp, głębokości montażu i środowisk pracy.
Odpowiedź 5: Wybór kabla powinien uwzględniać kilka czynników, w tym moc pompy, napięcie znamionowe, głębokość instalacji, temperaturę roboczą, jakość wody i wymagania mechaniczne. Wybór odpowiedniego rozmiaru przewodu i konstrukcji zabezpieczającej pomaga zapewnić efektywne przenoszenie mocy i wydłuża żywotność.
AOTE TIANJIN POMPA CO., LTD. specjalizuje się w rozwiązaniach w zakresie pomp głębinowych i powiązanych produktach kablowych. Dzięki praktycznemu doświadczeniu w zastosowaniach związanych z pompowaniem podwodnym rozumiemy wymagania różnych systemów pomp i zapewniamy odpowiednie konfiguracje kabli dla różnych warunków pracy.
Wybieramy wysokiej jakości materiały przewodzące i wodoodporne systemy izolacyjne, aby zapewnić stabilne parametry elektryczne i trwałość mechaniczną. Każdy kabel przed wysyłką przechodzi rygorystyczne procedury kontrolne, w tym testy izolacji, testy wodoodporności i kontrole wyglądu.
Nasze kable zostały opracowane z myślą o wymagających środowiskach, w których elastyczność, wodoodporność i trwałość są niezbędne. Zoptymalizowana struktura pomaga zmniejszyć częstotliwość konserwacji i zapewnia niezawodną wydajność w projektach inżynieryjnych i zastosowaniach komercyjnych.
Dostarczamy standardowe modele kabli zasilających, a także rozwiązania niestandardowe w oparciu o wymagania projektu. Od wyboru produktu po wsparcie instalacyjne, nasz zespół techniczny pomaga klientom wybrać odpowiednie specyfikacje kabli i poprawić niezawodność systemu.
