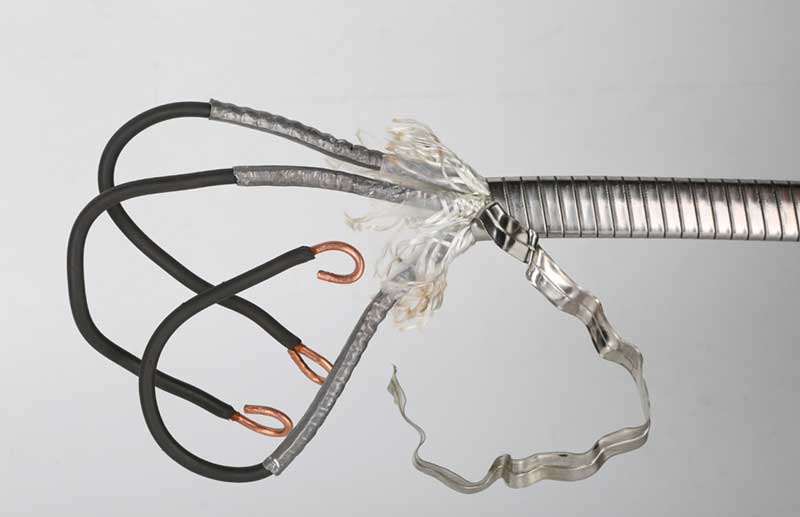

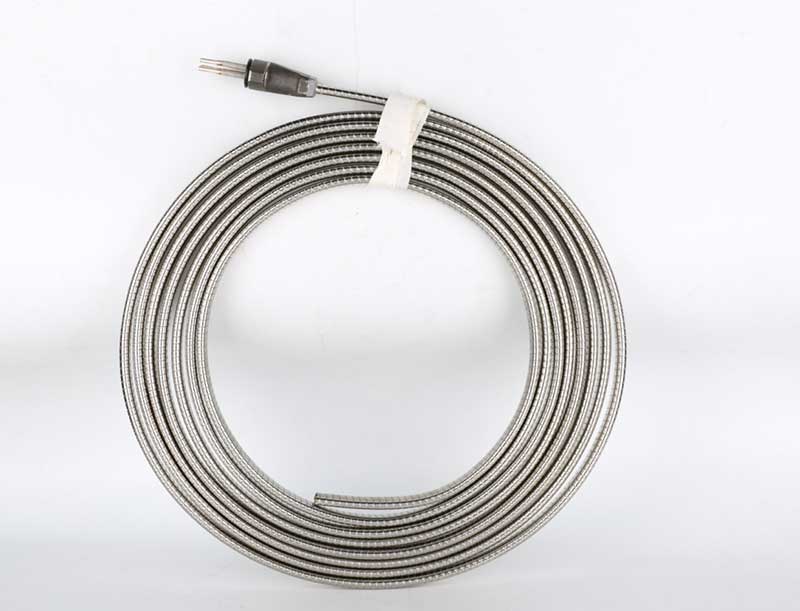

Tianjin AoteKabel pancernycharakteryzuje się odpornością na wysoką temperaturę, olejoodpornością i doskonałą odpornością na ścieranie. Ta seria kabli obejmuje okrągłe i płaskie typy kabli, opracowane specjalnie do trudnych warunków pracy na polach naftowych. Jego pancerna warstwa zewnętrzna zapewnia dużą wytrzymałość na rozciąganie i odporność na wytłaczanie, aby uniknąć uszkodzenia rdzenia pod ziemią.
Charakteryzuje się stabilną izolacją elektryczną w warunkach wysokiej temperatury i zatłuszczenia, powszechnie kompatybilną z pompami głębinowymi do oleju ESP i urządzeniami do wydobycia ropy naftowej z odwiertów w miejscach wydobycia ropy naftowej na całym świecie.
| Seria AWGS | Powierzchnia przekroju (mm2) | Liczba rdzeni | Liczba splotów / Średnica nominalna pojedynczego splotu (mm) | Klasa napięcia znamionowego (kV) | Temperatura pracy (℃/℉) |
| AWG7 | 10 | 3 | 1/3,67 | 3, 4, 5, 6 | 90/194120/248150/302180/356205/401232/450260/500 |
| AWG6 | 13 | 3 | 1/4.12 | ||
| AWG5 | 16 | 3 | 1/4,62 | ||
| AWG4 | 21 | 3 | 1/5.19 | ||
| AWG2 | 33 | 3 | 1/6,54;7/2,50 | ||
| AWG1 | 42 | 3 | 1/7,35;7/2,85 | ||
| AWG0 | 53 | 3 | 1/8,25;7/3,16 |
| Kod | Wyjaśnienie | Skrót | Kod | Wyjaśnienie | Skrót |
| Materiał warstwy izolacyjnej | Materiał warstwy pancerza | ||||
| P | Polipropylen (w tym polipropylen modyfikowany) | PP (MPP) | - | Taśma stalowa ocynkowana | podatku VAT |
| E | Kauczuk etylenowo-propylenowy | EPDM | M | Taśma monelowa | MAMA |
| YJ | Usieciowany polietylen | XLPE | X | Taśma ze stali nierdzewnej | SS316 |
| CZŁEK | Folia kompozytowa poliimid-F46 + izolacja kombinowana z kauczuku etylenowo-propylenowego | PI-FEP/EPDM | |||
| YF | Folia kompozytowa poliimid-F46 + kombinowana izolacja z kauczuku perfluoroetylenowo-propylenowego | PI-FEP | |||
| Materiał warstwy osłony | Warstwa oplotu (warstwa wypełniająca) | ||||
| Q | Stop ołowiu | Stop Pb | Politetrafluoroetylen | PTFE | |
| E | Kauczuk etylenowo-propylenowy | EPDM | Taśma z włókna aramidowego | NA RUFIE | |
| H | Chlorosulfonowany polietylen | CSM | Taśma z włókna nylonowego | NFT | |
| F | Kauczuk perfluoroetylenowo-propylenowy | FEP | Polipropylen (odporna na olej warstwa poduszki) | PP | |
| N | Kauczuk nitrylowy | NBR | |||
| Seria AWGS | Maksymalny wymiar | |||||
| Kabel płaski (mm × mm) | Kabel sferyczny (mm2) | Kabel MLE (mm × mm) | ||||
| 3kV | 6kV | 3kV | 6kV | 3kV | 6kV | |
| AWG7 | - | - | - | - | 11,5×28,5 | 12,5×32 |
| AWG6 | 14,5×37,5 | - | - | - | 11,5×29,5 | 13×34 |
| AWG5 | 15×39 | 16×41 | 33 | 35 | 13×31,5 | 13,5×35 |
| AWG4 | 16×40 | 17×42,5 | 34 | 36 | 14×33 | 15×37 |
| AWG2 | 18×46 | 18,5×48,5 | 38 | 40 | - | - |
| AWG1 | 19×49 | 19×51 | 40 | 42 | - | - |
| AWG0 | 20×50 | 20,5×53 | 42 | 44 | - | - |
Zwykłe kable mogą ulec uszkodzeniu pod wpływem wysokiej temperatury, zanieczyszczenia olejem i wielokrotnego zginania. W naszych okrągłych i płaskich kablach pancernych zastosowano wzmocnione metalowe konstrukcje pancerne oraz materiały odporne na temperaturę i zużycie, aby zmniejszyć naprężenia zginające i wytrzymać ciepło, tarcie i uderzenia mechaniczne. Obie opcje konstrukcyjne spełniają różne wymagania dotyczące dynamicznej pracy, pomagając wydłużyć żywotność i zmniejszyć ryzyko awarii kabli.

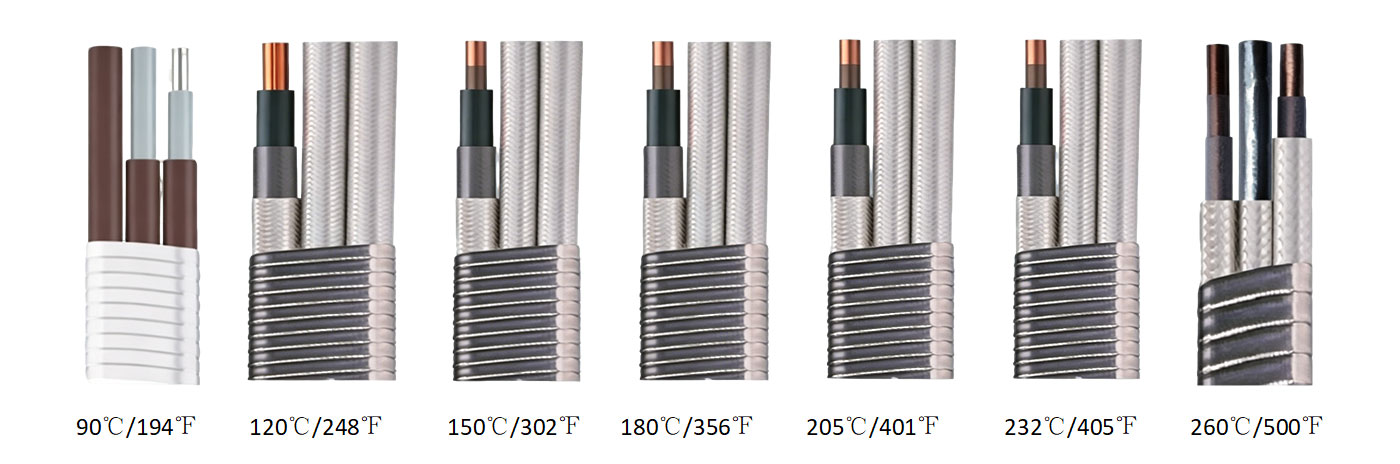

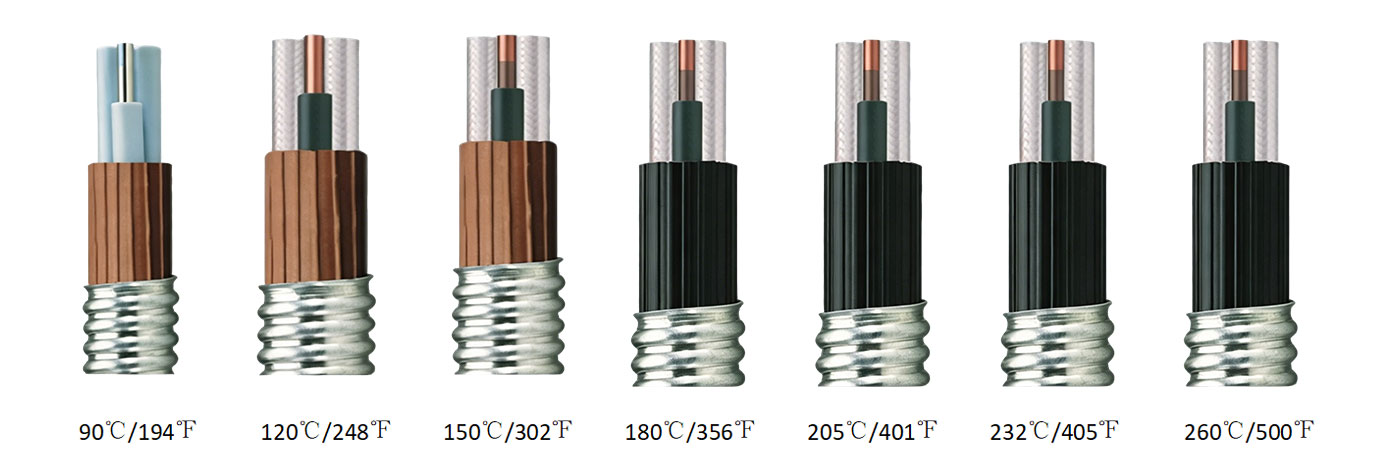

Okrągłykable pancernenadają się do konwencjonalnych zastosowań okablowania, takich jak prowadniki kablowe i korytka kablowe. Płaskie kable pancerne charakteryzują się zwartą konstrukcją dla ograniczonych przestrzeni instalacyjnych, w tym wąskich głowic odwiertów, kompaktowego sprzętu i podziemnych rowów kablowych. Obie konstrukcje zapewniają elastyczne opcje instalacji oraz upraszczają układanie kabli i konserwację.
Kable wykonane z drobno skręconych przewodów, odpornych na temperaturę warstw izolacyjnych i wzmocnionych konstrukcji pancernych zapewniają odporność na zginanie, zużycie, wytłaczanie i ochronę przed uderzeniami. Metalowa warstwa pancerza pomaga zapobiegać uszkodzeniom zewnętrznym, a opcjonalne właściwości, takie jak odporność na olej, korozję i odporność na starzenie, umożliwiają dostosowanie do wymagających środowisk, w tym pól naftowych i kopalń.
Precyzyjnie wykonane przewodniki zapewniają stałą przewodność elektryczną i zmniejszone straty mocy. Opcjonalne konstrukcje ekranujące pomagają zredukować zakłócenia elektromagnetyczne, zapewniając stabilne zasilanie i transmisję sygnału sterującego dla urządzeń przemysłowych.
Wszystkie produkty podlegają znormalizowanym procedurom kontroli jakości w całym procesie produkcyjnym. Aby zapewnić stałą wydajność produktu, przeprowadzane są inspekcje, od weryfikacji surowców i monitorowania produkcji po testowanie gotowych kabli.
Przewody, materiały izolacyjne i materiały płaszcza są sprawdzane przed produkcją. W celu utrzymania stałej jakości kabli stosowane są wyłącznie zatwierdzone materiały.
Podczas produkcji monitorowane są kluczowe parametry, w tym średnica przewodu, grubość izolacji i koncentryczność płaszcza. W razie potrzeby przeprowadza się korekty procesu, aby zachować spójność partii.
Rutynowe testy obejmują test rezystancji przewodu, test rezystancji izolacji, test wytrzymywania napięcia, test iskry, kontrolę wymiarów i kontrolę wyglądu.
Dostosowane do indywidualnych potrzeb testy obejmują próbę zmęczenia zginania, próbę wytrzymałości na rozciąganie, próbę odporności na ścieranie, próbę starzenia w wysokiej temperaturze, próbę odporności na olej, próbę elastyczności w niskiej temperaturze i próbę ognioodporności.
Pełne raporty z testów są dostępne do akceptacji projektu na żądanie.
Wyposażona w zautomatyzowane linie do produkcji kabli pancernych, nasza fabryka obsługuje masową produkcję okrągłych i płaskich pancernych kabli elektroenergetycznych, w tym opracowywanie próbek, niestandardowe zamówienia i długoterminową dostawę projektów. Standaryzowane procesy produkcyjne, automatyczne testy i opakowania zgodne ze standardami eksportowymi pomagają zapewnić spójne dostawy.
Automatyka przemysłowa:Zautomatyzowane linie produkcyjne, roboty przemysłowe i zastosowania w okablowaniu ruchu wysokiej częstotliwości
Systemy łańcuchów przeciąganych:Zastosowania związane z ciągłym zginaniem wymagające kabla odpornego na skręcanie i zużycie
Sprzęt do podnoszenia i podnoszenia:Suwnice przejezdne, suwnice bramowe, platformy podnoszące i mobilne systemy zasilania
Przemysł naftowy i gazowy:Sprzęt naftowy odwiertów i odwiertów pracujący w warunkach wysokiej temperatury, zanieczyszczenia olejem i ścierania
Górnictwo i przemysł ciężki:Mobilne maszyny górnicze i sprzęt o dużej wytrzymałości wymagający ochrony przed uderzeniami i zużyciem
Sprzęt portowy i logistyczny:Maszyny portowe i sprzęt do automatycznego magazynowania narażone na działanie czynników zewnętrznych i ryzyko korozji
Dostarczamy dostosowane do indywidualnych potrzeb rozwiązania w zakresie przemysłowych kabli pancernych w oparciu o wymagania sprzętowe, temperaturę pracy i warunki zużycia. Dzięki opcjom okrągłych i płaskich kabli pancernych pomagamy klientom wybrać odpowiednie konstrukcje, specyfikacje i materiały ochronne.
Wspieramy dostosowywanie OEM/ODM, w tym strukturę kabla, wymagania dotyczące wydajności i wielkości produkcyjne. Standaryzowane procesy produkcyjne i elastyczne moce produkcyjne umożliwiają realizację zamówień małych partii, dostaw wielkoseryjnych i projektów długoterminowych.
Nasz zespół techniczny zapewnia wsparcie w wyborze produktów i wskazówki dotyczące zastosowań, aby pomóc zmniejszyć ryzyko związane z wyborem kabla i koszty konserwacji. Doświadczenie eksportowe i obsługa techniczna wspierają klientów na całym świecie w całym procesie współpracy.
P1: Jakie są zalety łączenia okrągłych i płaskich kabli pancernych?
A1: Obie konstrukcje spełniają różne wymagania instalacyjne. Okrągłe kable pancerne zapewniają uniwersalną ochronę i elastyczną instalację, natomiast płaskie kable pancerne nadają się do stosowania w ograniczonych przestrzeniach, takich jak wąskie urządzenia na głowicach odwiertów. To połączenie pomaga sprostać wyzwaniom związanym z ekspozycją na ciepło, ścieraniem, przestrzenią instalacyjną i ruchem kabli.
P2: Czy kable nadają się do długotrwałego, wielokrotnego zginania?
Odpowiedź 2: Tak. W kablach zastosowano płaszcze odporne na temperaturę i wzmocnione konstrukcje pancerne. Są testowane pod kątem zmęczenia zginającego, starzenia w wysokiej temperaturze i odporności na ścieranie, aby zapewnić ciągłą dynamiczną pracę.
P3: Czy kable można dostosować do specjalnych warunków pracy?
A3: Tak. Zapewniamy dostosowanie struktury kabla, specyfikacji przewodnika i długości kabla. Dodatkowe opcje obejmują odporność na wysoką temperaturę, odporność na zużycie, odporność na olej, ognioodporność i ekranowanie dla różnych środowisk operacyjnych.
Wszystkie kable zbrojone przechodzą kontrolę skupiającą się na odporności temperaturowej, odporności na zużycie, odporności na starzenie i ochronie przed uderzeniami. Produkty dostarczane są po przejściu wymaganych testów.
Zautomatyzowane linie produkcyjne obsługują ciągłe dostawy, niestandardowe zamówienia i projekty na dużą skalę. Dostarczamy rozwiązania w zakresie kabli pancernych do zastosowań przemysłowych wymagających stałej wydajności i długiej żywotności.
