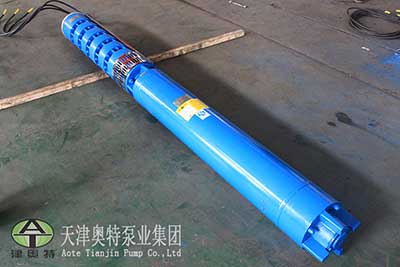

ThePompa głębinowa do studni głębinowych JINAOTE ATQJ został zaprojektowany do ciągłego pompowania wody gruntowej, doskonale nadaje się do nawadniania w rolnictwie, wydobywania wody ze studni głębinowych, poboru wody ze zbiorników i scentralizowanych systemów zaopatrzenia w wodę. Zbudowany z wielostopniowych wirników odśrodkowych, komponentów odpornych na korozję i wysokowydajnych, energooszczędnych silników podwodnych, zapewnia stałą stabilność operacyjną, minimalne obciążenie konserwacyjne i wydłużoną żywotność.
1. Zintegrowana konstrukcja silnika i pompy, możliwość pracy pod wodą pod wodą z wysokim bezpieczeństwem i niezawodnością.
2. Brak specjalnych wymagań dotyczących obudowy studni; rura wznośna musi jedynie wytrzymać odpowiednie ciśnienie robocze.
3. Łatwa instalacja, obsługa i konserwacja, zajęcie małej powierzchni; nie jest wymagana budowa pompowni.
4. Zwarta konstrukcja i niskie zużycie surowców.
| Przedmiot | Specyfikacja |
| Typ pompy | Pionowa pompa głębinowa do studni głębinowych |
| Struktura | Wielostopniowa pompa odśrodkowa |
| Typ silnika | Trójfazowy asynchroniczny silnik głębinowy |
| Napięcie znamionowe | 380 V / 660 V |
| Częstotliwość | 50 Hz |
| Zakres przepływu | Dostosowane |
| Zakres głowy | Do 900 m |
| Typ instalacji | Instalacja pionowa |
| Metoda chłodzenia | Chłodzenie silnika wypełnione wodą |
| Średnia temperatura | ≤90 ℃ |
| Zakres pH | 6,5–8,5 |
| Zawartość cząstek stałych | ≤0,01% |

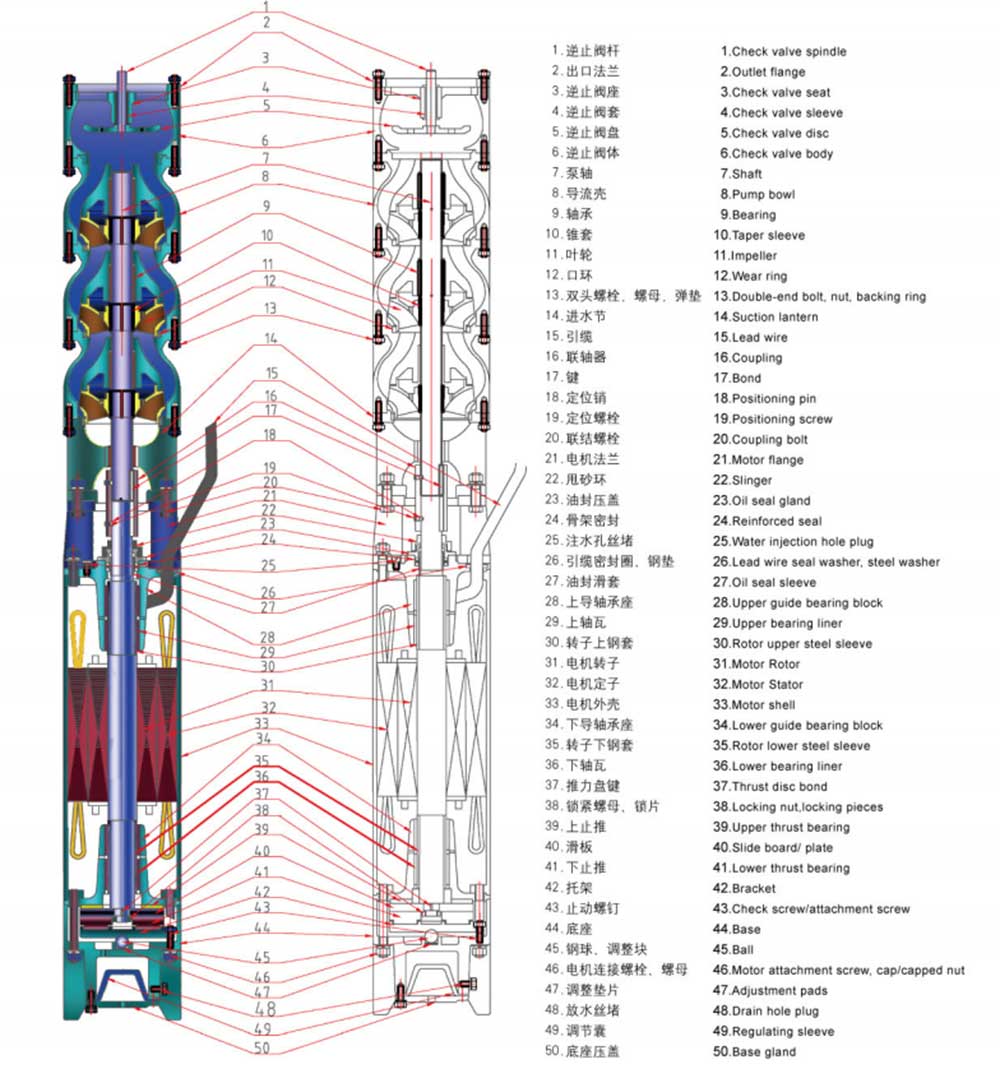

1. Pompa głębinowa Deepwell składa się z zanurzalnego 3-fazowego silnika asynchronicznego i korpusu pompy. Silnik jest bezpośrednio połączony z górnym zespołem pompowym. Niezawodne uszczelnienie wału zamontowane na górnym wale silnika zapobiega wyciekom krzyżowym pomiędzy wewnętrzną wodą chłodzącą silnik a pompowanym medium, zapewniając długoterminową stabilną pracę.
2. Pompa jest jednossąca, wielostopniowa, pionowa, odśrodkowa; dopasowanym silnikiem jest pionowy, zatapialny silnik asynchroniczny wypełniony wodą, połączony za pomocą sprzęgła beczkowego.
3. Uzwojenie silnika przyjmuje wodoodporny drut magnetyczny z PE w osłonie nylonu; komora silnika jest wypełniona czystą, świeżą wodą.
4. W silniku zastosowano smarowane wodą łożyska prowadzące. Łożysko oporowe na dole silnika przenosi dwukierunkowy nacisk osiowy z pompy. Wersja z wysokim łbem wyposażona jest w miedziane podkładki oporowe w kształcie wachlarza zawierające nikiel, dopasowane do importowanych płytek ślizgowych Phylos do przenoszenia obciążenia osiowego.
5. W modelach o wysokim udźwigu montowany jest dodatkowy element przenoszący siłę osiową pomiędzy pompą a silnikiem, o maksymalnej wysokości podnoszenia do 900 m.
1. Przed uruchomieniem napełnij komorę silnika czystą, świeżą wodą; spuść całą wodę wewnętrzną do przechowywania na zimę, aby uniknąć pękania od mrozu.
2.Regularnie sprawdzaj rezystancję izolacji urządzenia, wartość nie powinna być mniejsza niż 0,5 MΩ.
3. Standardowy okres gwarancji: 1 rok przy normalnej pracy.
Aby wybrać właściwy model pompy, klienci muszą uważnie przeczytać niniejszy przewodnik wyboru. Niewłaściwy dobór skróci żywotność pompy i doprowadzi do większego zużycia energii.
Wybierz odpowiedni model pompy na podstawie wewnętrznej średnicy studni, temperatury wody, wartości PH, natężenia przepływu, dynamicznego poziomu wody i innych parametrów.
Wyjaśnienie kodu modelu:200 Q J(R/H)80--144
200:Minimalna dopuszczalna średnica wewnętrzna studni (jednostka: mm). Inne dostępne specyfikacje obejmują 100, 150, 250, 300 itd.
Q:Pompa głębinowa, pierwsza litera chińskiego „Qianshui”.
J:Dobrze używana pompa, pierwsza litera chińskiego „Jingyong”.
P/W:Klasyfikacja na podstawie temperatury wody
Typ QJ:odpowiednia temperatura wody 20 ℃ ± 5 ℃
Typ QJR:odpowiednia temperatura wody od 25 ℃ do 90 ℃
80:Znamionowe natężenie przepływu (jednostka: m³/h). Godzinowy przepływ wyjściowy pompy musi być niższy niż natężenie dopływu wody do studni.
144:Nominalna wysokość podnoszenia (jednostka: m). Odnosi się do pionowej odległości od dynamicznego poziomu wody do wylotu wody.
Dodatkowy opis parametrów PH:
Odpowiedni zakres PH wody:1-14. Pompy serii QH charakteryzują się właściwościami antykorozyjnymi.
Ilość dopływającej wody (jednostka: m³/h):Całkowita objętość wody podziemnej wypływającej ze studni na godzinę. Dane te są zazwyczaj dostarczane przez wykonawcę odwiertu.

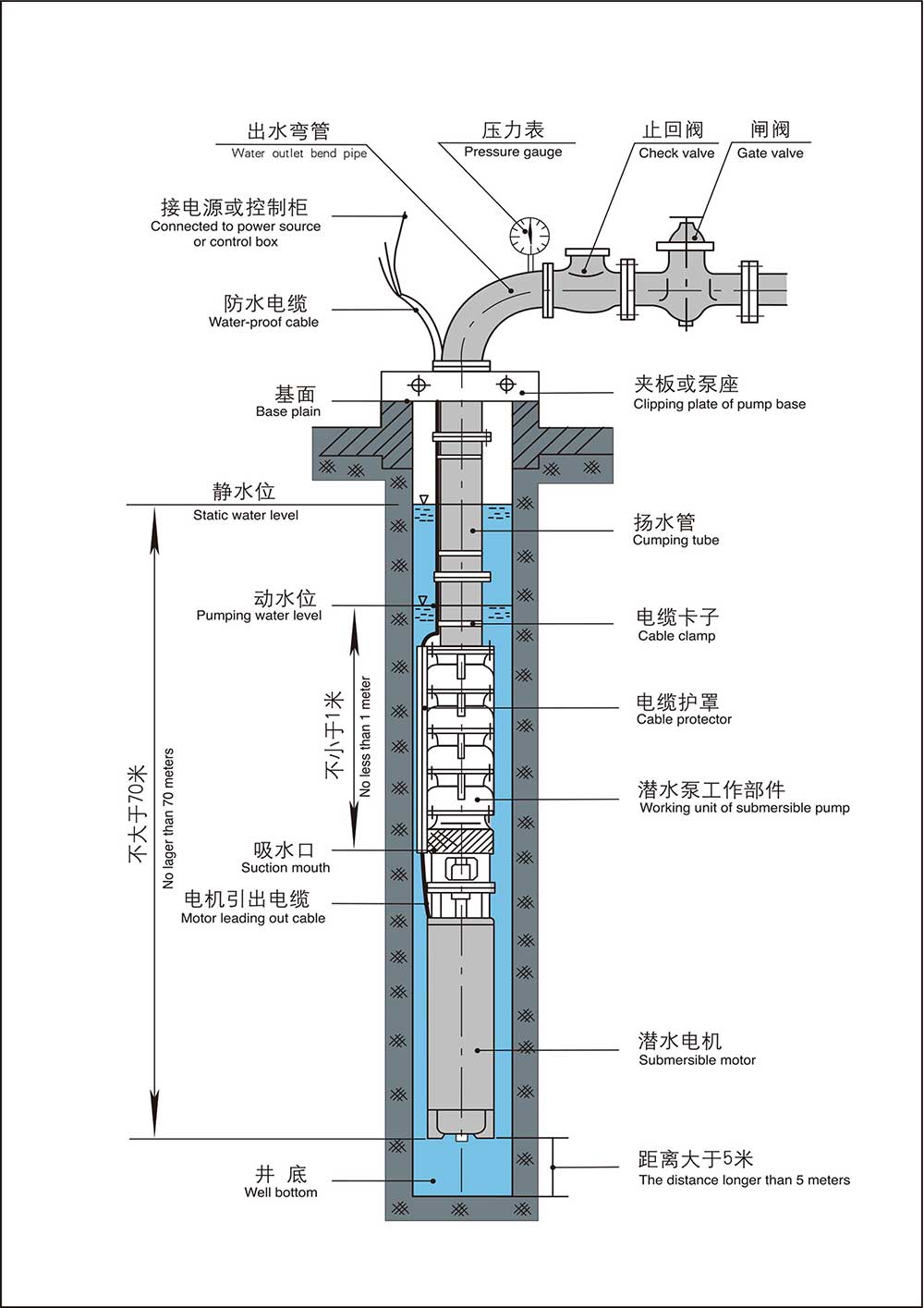

Statyczny poziom wody (jednostka: m):Wysokość pionowa pomiędzy powierzchnią wody wewnątrz studni a głowicą studni, gdy pompa nie pracuje.
Dynamiczny poziom wody (jednostka: m):W miarę pompowania wody przez pompę poziom wody w studni będzie się stale obniżał. Gdy poziom wody ustabilizuje się na określonej wysokości, wydajność pompy pozostanie stała, a poziom wody nie będzie się już obniżał. Pionową odległość pomiędzy tą stabilną powierzchnią wody a głowicą studni definiuje się jako dynamiczny poziom wody.
Limit dopasowania przepływu:Znamionowe natężenie przepływu pompy musi być mniejsze niż godzinowe natężenie dopływu wody do studni, w przeciwnym razie studnia będzie działać na sucho, a pompa może przepalić się z powodu pracy na sucho.
Klasyfikacja temperaturowa:Standardowe pompy QJ są przeznaczone do wód gruntowych o normalnej temperaturze; Pompy QJR odporne na wysoką temperaturę muszą być stosowane do wody gorącej źródlanej lub wody gruntowej o wysokiej temperaturze.
Rozwiązanie antykorozyjne:Pompy serii QH są zalecane do studni z kwaśną lub zasadową wodą korozyjną.
Wymagania dotyczące średnicy studni:Wewnętrzna średnica studni musi być większa niż zewnętrzna średnica korpusu pompy, aby zapewnić płynne opuszczanie pompy do studni.
Przed wyborem modelu pompy klienci powinni potwierdzić następujące informacje:
1. Wymagane natężenie przepływu Określ wymagany wydatek wody w zależności od obszaru nawadniania i zapotrzebowania na wodę.
2. Całkowita wysokość podnoszenia pompy Oblicz wymaganą wysokość podnoszenia, uwzględniając:
· Głębokość studni
· Wysokość podnoszenia w pionie
· Strata ciśnienia w rurociągu
· Wymagania dotyczące ciśnienia wody w terminalu
3. Średnica studni Wybierz średnicę pompy odpowiednią do istniejącej obudowy studni.
4. ZasilaniePotwierdź napięcie, częstotliwość i dostępną moc elektryczną.
5. Jakość wody Sprawdź temperaturę wody, wartość PH i zawartość cząstek stałych.
Podanie tych parametrów pomaga zapewnić, że wybrana pompa zapewni oczekiwaną wydajność.
| Zjawiska usterek | Powody | Rozwiązania |
| Głowica nieosiągalna, brak możliwości wchłonięcia wody lub niewystarczający odpływ wody. | 1. Dynamiczny spadek poziomu wody poniżej dopuszczalnego min. dynamiczny poziom wody;2. Pęknięcie złącza rury nośnej; 3. Odwrotny obrót silnika;4. Spadek napięcia;5. Zablokowany dopływ wody;6. Uszkodzony łącznik. | 1. Zwiększ stopień pompy i rurę podnoszącą, aby zwiększyć głębokość studni;2. Napraw uszkodzenie;3. Wymień złącze przewodu; 4. Sprawdź napięcie;5. Wlot wody do mycia;6. Wymienić łącznik. |
| Silnik nie pracuje przy uruchomieniu, słychać brzęczenie. | 1. Zatarcie łożyska;2. Jednofazowa praca silnika. | 1. Sprawdź i napraw uszkodzone części;2. Sprawdź przewód łączący i znajdź zanik fazy. |
| Zbyt duże wahania wskazówki amperomierza | 1. Dynamiczny poziom wody opada do wlotu absorpcyjnego;2. Dynamiczny poziom wody spada poniżej dopuszczalnego min. dynamiczny poziom wody; | 1. Zmniejsz wypływ wody i zwiększ głębokość zanurzenia. |
| Gwałtowne wibracje urządzenia | 1. Wrzeciono pompy jest wygięte;2. Zużycie części łożyska zespołu jest zbyt duże;3. Zbyt intensywne dodawanie gazu;4. Uszkodzony łącznik. | 1. Skalibrować wrzeciono;2. Wymienić łożysko;3. Powiększ zasuwę; 4. Wymienić łącznik. |
| Spadek przepływu | 1. Zużycie pierścienia;2. Zablokowany dopływ wody;3. Wyciek na połączeniu rur dźwigowych lub płaszczy. | 1. Napraw lub wymień zużyte części;2. Wlot wody do mycia;3. Sprawdź część łączącą. |
| Nagły spadek rezystancji izolacji | 1. Niska jakość złącza kabla silnika;2. Uszkodzona izolacja przewodów wirnika silnika;3. Zużyty kabel. | 1. Podłącz ponownie złącze kabla;2. Naprawić okablowanie silnika; 3. Napraw uszkodzenia. |
| Wzrost poboru mocy (wskaźnik amperomierza przekracza wartość znamionową) | 1. Zużyte łożysko wirnika;2. Wzajemny kontakt silnika po zużyciu łożyska;3. Ścieranie pomiędzy wirnikiem a płaszczem. | 1. Sprawdź i napraw pompę;2. Sprawdź i napraw silnik; 3. Skontroluj przepływ i sprawdź łożysko oporowe silnika. |
Pompa głębinowa do studni głębinowych służy głównie do wydobywania wody gruntowej ze studni głębinowych i dostarczania wody, do użytku domowego, zastosowań przemysłowych i innych projektów związanych z przesyłaniem wody.
Tak. Seria ATQJ jest przeznaczona do nawadniania pól uprawnych, systemów tryskaczowych, nawadniania szklarni i innych zastosowań w rolnictwie związanych z zaopatrzeniem w wodę.
Klienci powinni podać:
· Wymagane natężenie przepływu
· Głowica pompy
· Głębokość studni
· Średnica studni
· Informacje o źródle wody
· Wymagania dotyczące zasilania
Tak. JINAOTE może dostosować parametry pompy, w tym natężenie przepływu, wysokość podnoszenia, moc silnika, napięcie i materiały, zgodnie z wymaganiami projektu.
Dopuszczalna głębokość montażu zależy od wybranego modelu i warunków pracy. Modele z wysokim udźwigiem mogą osiągać wysokość podnoszenia do 900 metrów.
W celu utrzymania stabilnej wydajności zaleca się regularne sprawdzanie rezystancji izolacji, stanu kabla, prądu roboczego i wydajności wody.
