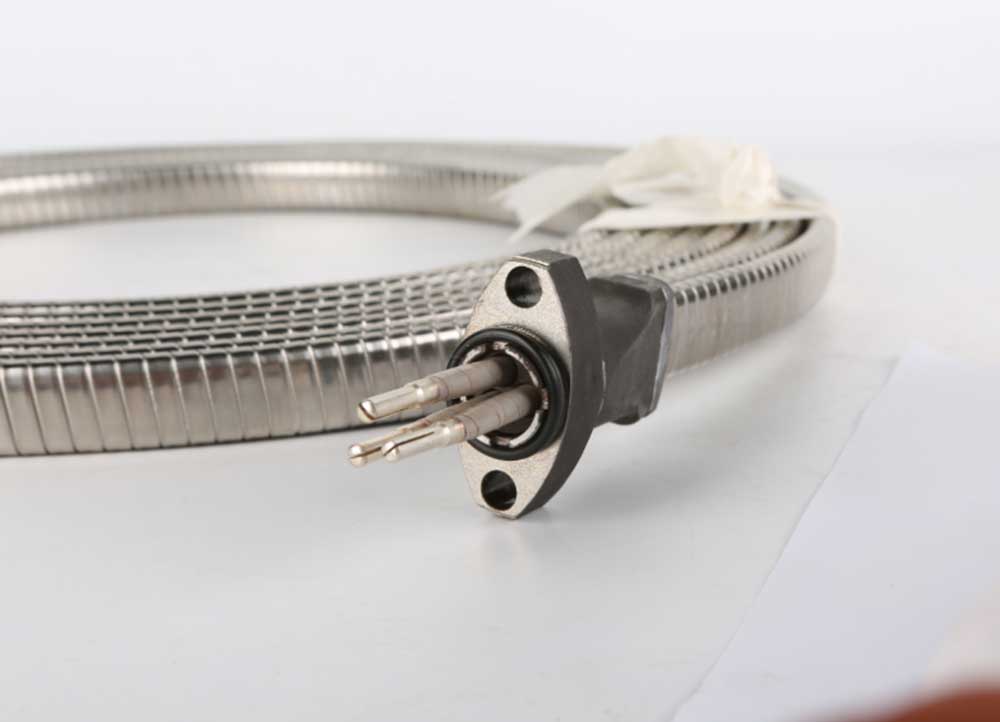

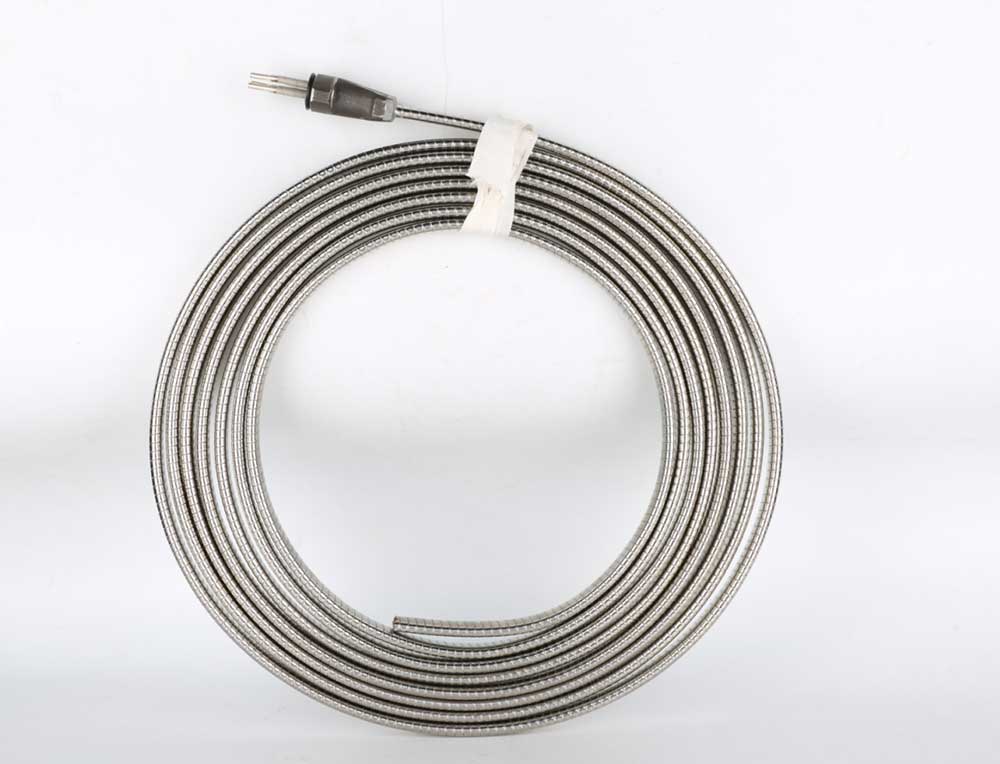

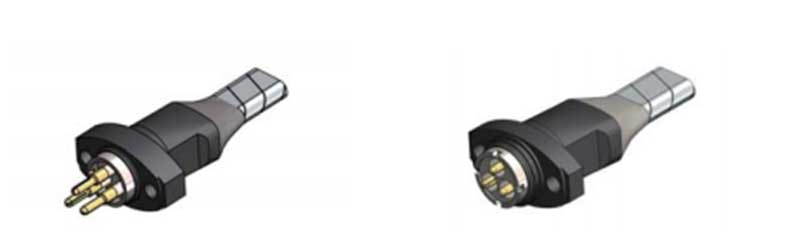

Kabel prowadzący (Płaski kabel miniaturowy, MLE) składa się z dwóch elementów: głowicy MLE i korpusu kabla. Jako dedykowany specjalny kabel do elektrycznych pomp głębinowych, służy głównie do poprowadzenia obwodu silnika zanurzonego do miejsca nad wylotem pompy. Kabel ten został zaprojektowany specjalnie dla takich pomp, ponieważ elektryczna pompa głębinowa pracuje wewnątrz obudowy w warunkach pracy o ograniczonej przestrzeni, wysokiej temperaturze otoczenia i dużym obciążeniu prądowym. Pod względem konstrukcyjnym głowica MLE występuje w dwóch typach: nawijanym (typ standardowy) i typu wtykowego (nadającym się do szybkiego montażu).
Norma międzynarodowa: ISO 13628, IEEE 1017, IEEE1018, IEEE1019
Norma krajowa: GB/T 16750
Standard branżowy: API RP 11S1, API RP 11S5, API RP 11S6
Standard korporacyjny: AT-ST-007
●Kompaktowa konstrukcja o małych gabarytach
●Wysoki prąd obciążenia
●Odporność na wysoką temperaturę
●Łatwa i niezawodna instalacja
●Odporność na korozję
| Szereg | Dane techniczne przewodu zasilającego silnika | (taśma w MLE) | (Podłącz MLE) | ||
| Seria AWGS | Średnica (mm) | Powierzchnia przekroju (mm2) | |||
| 375 | 7 | 3.67 | 10.6 | √ | √ |
| 456 | 6 | 4.11 | 13.3 | √ | √ |
| 540 | 4 | 5.19 | 21.1 | √ | √ |
| 562 | 4 | 5.19 | 21.1 | √ | √ |
| 738 | 1 | 7.35 | 42.3 | √ | - |
| Seria AWGS | Powierzchnia przekroju (mm2) | Liczba rdzeni MLE | Średnica nominalna pojedynczego drutu MLE (mm) | Klasa napięcia znamionowego MLE (kV) | Temperatura pracy MLE (℃/℉) |
| AWG7 | 10 | 3 | 3.67 | 3, 4, 5, 6 | 150/302180/356205/401232/450260/500 |
| AWG6 | 13 | 3 | 4.12 | ||
| AWG5 | 16 | 3 | 4.62 | ||
| AWG4 | 21 | 3 | 5.19 | ||
| AWG2 | 33 | 3 | 6.54 | ||
| AWG1 | 42 | 3 | 7.35 |
| Nazwa komponentu | Materiały standardowe | Materiały opcjonalne |
| Szef MLE | ||
| Elementy złączne | S-Trim | M-Trim |
| Obudowa głowicy MLE | HT200 | SS |
| Elementy gumowe | FPM | HSN, AFLAS |

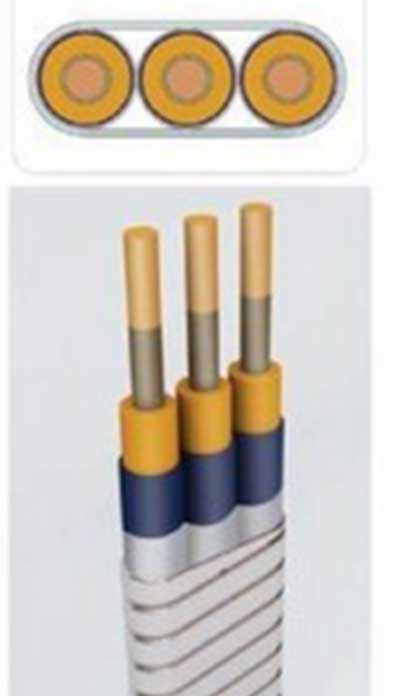

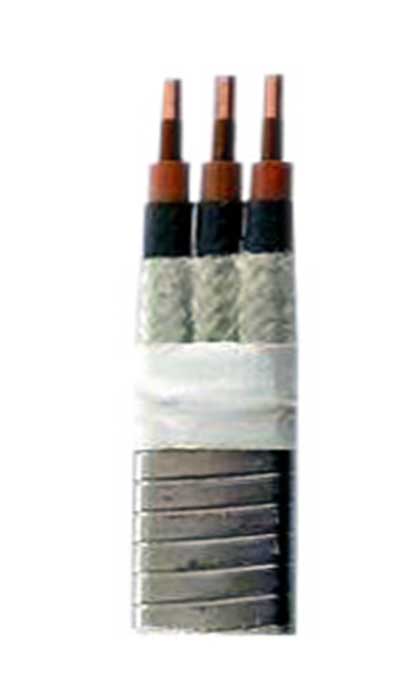

| MLE | ||
| Izolacja pierwotna | PI-FEP+FC | PI-FEP+EPDMPI-FEP+PFA |
| Kurtka | FC | Pb |
| Warkocz | Pleciony włókno nylonowe | Taśma PTFE/oplot z włókna nylonowego Taśma PTFE/oplot z włókna aramidowego |
| Zbroja | Pasek ze stali nierdzewnej | Taśma stalowa ocynkowana, taśma monelowa |
A1: Kabel płaski MLE to profesjonalny wodoodporny kabel podwodny, specjalnie zaprojektowany do pomp głębinowych. Służy do podwodnego zasilania pomp głębinowych i ścieków, przystosowanych do długotrwałej pracy pod wodą.
A2: Płaski kabel MLE ma smukłą, elastyczną płaską konstrukcję. Z łatwością przechodzi przez wąskie rury studni, pozwala uniknąć skręcania i uszkodzeń spowodowanych wytłaczaniem, oszczędza przestrzeń instalacyjną i jest bardziej odpowiedni do operacji podnoszenia i opuszczania pomp.
A3: Tak. Przyjmuje wysokiej jakości gumową wodoodporną osłonę i bezszwową warstwę izolacyjną, osiągając pełną wodoodporność IP68. Ma doskonałe właściwości przeciwstarzeniowe, antykorozyjne i odporne na wilgoć, co zapewnia stabilne, długotrwałe użytkowanie pod wodą.
A4: Tak. Obsługujemy niestandardowe długości kabli, specyfikacje rdzenia 2/3/4 i specjalne odporne na zużycie lub korozję osłony, aby dopasować je do różnych mocy pomp i wymagań projektu.
