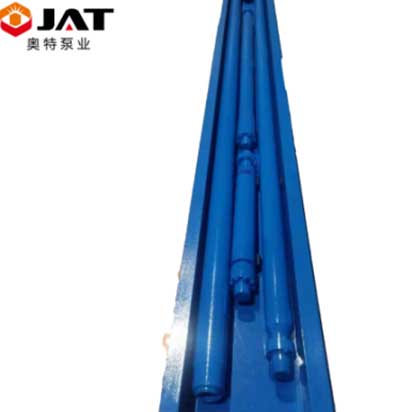

TheElektryczna pompa głębinowato odwiertowy system sztucznego podnoszenia przeznaczony do ciągłego wydobycia ropy naftowej w głębokich odwiertach, platformach wiertniczych i w skomplikowanych warunkach złożowych. Łączy w sobie wysokowydajny silnik głębinowy, wielostopniową pompę odśrodkową, system ochrony odporny na gaz i piasek oraz niezawodną konstrukcję uszczelniającą, aby zapewnić stabilną wydajność podnoszenia oleju.
Zaprojektowany z myślą o studniach głębinowych, dojrzałych polach naftowych, produkcji na morzu i wymagających środowiskach zbiornikowych, system ESP pomaga operatorom poprawić wydajność produkcji, zmniejszyć częstotliwość remontów i obniżyć długoterminowe koszty operacyjne.
Dzięki dostępnym różnym średnicom pomp, konfiguracjom mocy i opcjom materiałowym można je dostosować do głębokości odwiertu, charakterystyki płynu, temperatury i wymagań produkcyjnych.

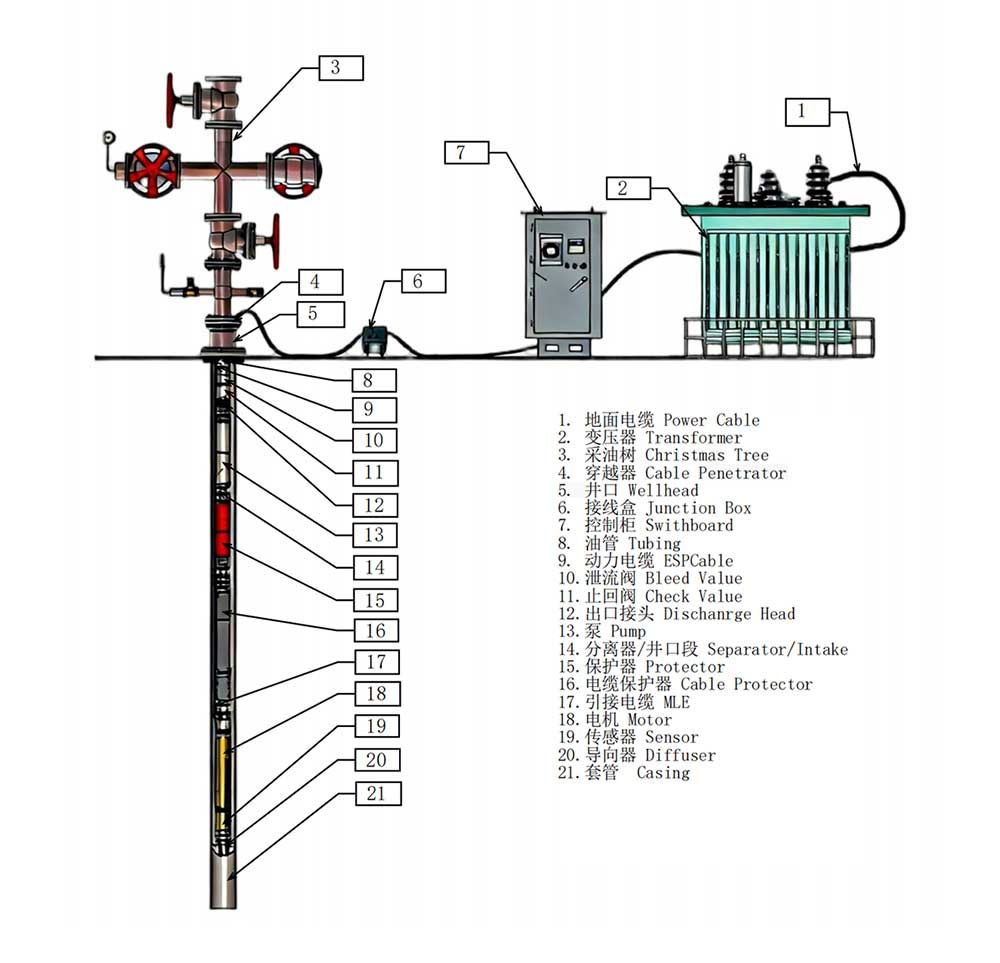

| NIE. | Nazwa sprzętu | Konieczność | Sposób zaopatrzenia | Opis wyposażenia |
| obiekty naziemne | ||||
| 1 | Skrzynka przyłączeniowa | Fakultatywny | Dostarczone przez klienta |
1.Do podziemnych połączeń kablowych w naziemnych studniach kablowych 2.Zapobieganie występowaniu gazów pod wysokim ciśnieniem w kopalniach podziemnych |
| 2 | Transformator podwyższający o zmiennej częstotliwości | Wymagany | Dostarczone przez klienta | Służy do podwyższania napięcia zasilania do napięcia uziemienia wymaganego przez pompę elektryczną |
| 3 | Szafka sterownicza niskonapięciowa o zmiennej częstotliwości (zawierająca filtr sinusoidalny) | Wymagany | Dostarczone przez klienta | Do sterowania, ochrony i regulacji stanu pracy pompy elektrycznej |
| 4 | Filtr | Fakultatywny | Dostarczone przez klienta | Do ochrony pomp elektrycznych i urządzeń krytycznych w sieciach energetycznych |
| 5 | Kabel powierzchniowy | Fakultatywny | Dostarczone przez klienta |
1. Służy do podłączania sprzętu naziemnego 2.kontroluj koszt pompy |
| złącze ciągu rur odwiertowych | ||||
| 1 | dobrze zaopatrzony w głowę sprzęt | Wymagany | Dostarczone przez klienta | 1. Do zawieszania ciągów rurowych i łączenia rurociągów naziemnych. 2. Do podziemnych przejść kablowych |
| 2 | rura olejowa | Wymagany | Dostarczone przez klienta | Służy do łączenia pomp elektrycznych i tworzenia kanału podnoszącego płyn |
| 3 | zawór spustowy | Fakultatywny | Dostarczone przez klienta | Zrzut płynu ze studni do pompowania |
| 4 | Zawór jednoprzepływowy | Wymagany | Dostarczone przez klienta | Funkcja wyłączania pompy zapobiega przepływowi wstecznemu płynu ze studni w ciągu rurowym, co mogłoby spowodować uderzenie wodne i uszkodzenie pompy elektrycznej. |
| 5 | połączenie wylotowe | Wymagany | Dostarczone przez klienta | Służy do podłączenia pompy elektrycznej do przewodu olejowego |
| 6 | pompa | Wymagany | samowywłaszczenie | Służy do generowania wymaganego ciśnienia podnoszenia i natężenia przepływu |
| 7 | procesor gazu | Fakultatywny | samowywłaszczenie |
1. Aby zmniejszyć wpływ gazu na pompy elektryczne, taki jak blokada gazowa i kawitacja 2.wystarczający przepływ podnoszenia |
| 8 | Separator gazu lub sekcja wlotowa | Wymagany | samowywłaszczenie |
1. Aby zmniejszyć wpływ gazu na pompy elektryczne, taki jak blokada gazowa i kawitacja 2.wystarczający przepływ podnoszenia 3. tworzy kanał, przez który płyn ze studni wpływa do pompy |
| numer | nazwa urządzenia | konieczność | metoda nabycia | Opis urządzenia |
| złącze ciągu rur odwiertowych | ||||
| 9 | ochraniacz | Wymagany | samowywłaszczenie |
1. Służy do przenoszenia momentu obrotowego silnika na pompę 2. Równowaga ciśnienia dla silnika głębinowego w odwiercie 3. Siła osiowa pompy nośnej 4. Uzupełnienie oleju silnikowego w silniku zanurzonym 5. Uszczelnienie osiowe silnika zanurzonego |
| 10 | silnik podwodny | Wymagany | samowywłaszczenie | Służy do przekształcania energii elektrycznej w energię mechaniczną i zapewniania mocy do pracy pompy |
| 11 | czujnik odwiertu | Fakultatywny | Dostarczone przez klienta | Do monitorowania w czasie rzeczywistym ciśnienia wlotowego płynu studniowego i pompy elektrycznej, temperatury, wibracji, izolacji itp. |
| 12 | dyrektor | Wymagany | samowywłaszczenie | Prowadzenie i stabilizacja odwiertu pompy |
| Sprzęt i akcesoria do kabli odwiertowych | ||||
| 1 | przepustnik kablowy | Fakultatywny | Dostarczone przez klienta |
1. Używany do uszczelniania kabli przez głowicę odwiertu 2. Konstrukcja wymiarowa zgodna z urządzeniem głowicowym 3.Wytrzymuje wysokie napięcie uziemienia silnika |
| 2 | Kabel zasilający (kabel płaski) | Wymagany | Dostarczone przez klienta |
1. Przeniesienie mocy na stopień rurowy odwiertu 2. Kable powinny być kompatybilne z temperaturą i warunkami studni |
| 3 | Kable napinające i złącza kabli napinających (małe kable płaskie) | Wymagany | samowywłaszczenie |
1. Przeniesienie mocy dla stopnia pompy elektrycznej w odwiercie 2. Kable powinny być kompatybilne z temperaturą i warunkami studni 3. Należy go uszczelnić do silnika. |
| 4 | Osłona kabla i zacisk kabla lub osłona kabla urządzenia | Wymagany | samowywłaszczenie | Mocowanie i ochrona kabla stopnia pompy elektrycznej |
| 5 | YouTube:Ochrona kabla z zaciskiem krzyżowym | Wymagany | Dostarczone przez klienta | Zastosowanie mocowania i ochrony kabli na etapie rury olejowej |
| numer | nazwa urządzenia | konieczność | metoda nabycia | Opis urządzenia |
| Inne akcesoria do użytku podziemnego | ||||
| 1 | Pakiet akcesoriów wiertniczych do pomp elektrycznych (w tym silnik, osłona, sekcja lub separator głowicy odwiertu, pompa, procesor gazu) | Wymagany | samowywłaszczenie | Do jednorazowych części do zastosowań podziemnych, takich jak o-ringi, śruby i olej silnikowy. |
| 2 | Pakiet akcesoriów do podłączenia kabla | Fakultatywny | samowywłaszczenie | Stosowane do łączenia kabli wprowadzających z kablami zasilającymi, takimi jak taśmy izolacyjne i kable zbrojone. |
| 3 | akcesoria do innego sprzętu schodzącego w dół szybu | Wymagany | Niektórzy dostawcy urządzeń oferują | |
| narzędzia wiertnicze | ||||
| 1 | maszyna do zbierania i układania kabli | Fakultatywny | Możliwość zakupu, dzierżawy lub innego sposobu ułożenia okablowania | |
| 2 | krążek linowy | Wymagany | Dostarczone przez klienta | do rozłożenia kabli |
| 3 | urządzenia do napełniania olejem | Wymagany | samowywłaszczenie | Do wtrysku oleju z pompą elektryczną |
| 4 | elektryczny wciągnik pompy | Wymagany | samowywłaszczenie | Do podnoszenia wgłębnego |
| 5 | wrzeciono | Wymagany | samowywłaszczenie | wał tarczy odwiertu |
| 6 | podnośnik | samowywłaszczenie | Do stosowania w silnikach elektrycznych musi | |
| 7 | inne narzędzia wiertnicze | Wymagany | Niektórzy dostawcy urządzeń zapewniają | |
| Typ | Szereg | Maksymalna średnica (mm) |

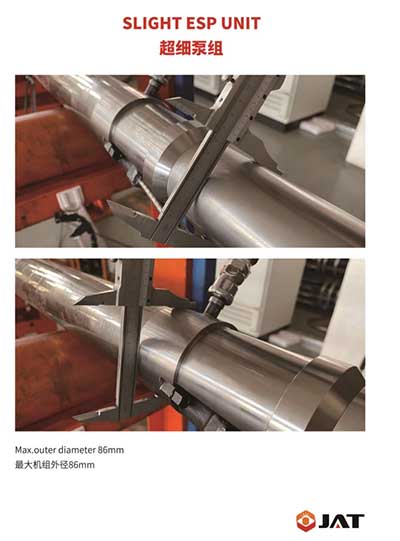

| Pompa | 338 | 86 |
| Ochraniacz | 338 | 86 |
| Silnik | 375 | 95.25 |
| Typ | Szereg | Maksymalna średnica (mm) |
| Pompa | 400 | 101.6 |
| Ochraniacz | 400 | 10.1.6 |
| Silnik | 456 | 115.82 |
| Typ | Szereg | Maksymalna średnica (mm) |
| Pompa | 513/538/562 | 130,3/136,7/143 |
| Ochraniacz | 513 | 130.3 |
| Silnik | 540/562 | 138/143 |
| Typ | Szereg | Maksymalna średnica (mm) |
| Pompa | 675 | 171.45 |
| Ochraniacz | 675 | 171.45 |
| Silnik | 738 | 187.45 |
| Typ | Szereg | Maksymalna średnica (mm) |
| Pompa | 862 | 219 |
| Ochraniacz | 675 | 171.45 |
| Silnik | 738 | 187.45 |
• Rozwój lądowych pól naftowych:TheElektryczna pompa głębinowa doskonale nadaje się do konwencjonalnych odwiertów naftowych, niskociśnieniowych złóż ropy i zalewanych wodą odwiertów rozwojowych, zapewniając stabilne codzienne wydobycie ropy naftowej i zaspokajając długoterminowe, ciągłe potrzeby produkcyjne lądowych pól naftowych.
• Morska produkcja ropy i gazu:Można go dostosować do wąskich odwiertów na morzu i trudnych warunków pracy na morzu, charakteryzując się zwartą konstrukcją i niskim wskaźnikiem awaryjności, co pozwala zmniejszyć koszty konserwacji i eksploatacji na morzu.
• Specjalna operacja zbiornika:Ma zastosowanie w odwiertach naftowych o wysokiej zawartości wody, lekko korozyjnych i ściernych, a także w odwiertach naftowych geotermalnych, wspierając bezpieczne i wydajne przenoszenie płynów w złożonych warunkach pracy.
• Stymulacja i regeneracja szybów naftowych:Idealny do odwiertów naftowych o niskiej wydajności i wyeksploatowanych, skutecznie poprawiający wydajność dostarczania płynów i ożywiający zdolność produkcyjną starzejących się pól naftowych.

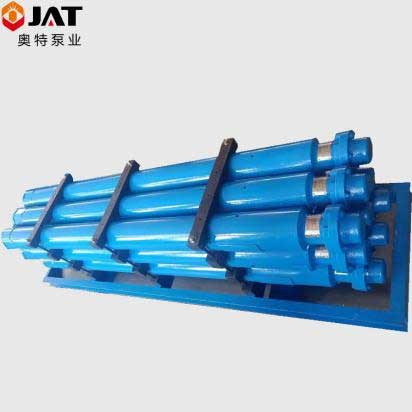

•Projekt konstrukcyjny:Elektryczna pompa głębinowa ma schludny, kompaktowy wygląd i wiele opcjonalnych średnic zewnętrznych, które idealnie pasują do różnych rozmiarów odwiertów i dostosowują się do różnych typów szybów naftowych.
•Wysoka wydajność podnoszenia:Zoptymalizowana wielostopniowa struktura hydrauliczna zapewnia stabilny wzrost ciśnienia i duże natężenie przepływu, zapewniając wysoką wydajność ciągłego podnoszenia ropy naftowej.
•Doskonała zdolność adaptacji do środowiska:Wyposażone w najwyższej jakości struktury uszczelniające i ochronne, odporne na korozję i ścieranie spowodowane mieszanymi mediami z odwiertu, takimi jak ropa, gaz i woda.
•Niski koszt eksploatacji:Charakteryzuje się niskim zużyciem energii, stabilną pracą i niską awaryjnością, co znacznie zmniejsza straty związane z ręczną konserwacją i przestojami w terenie.
•Długa żywotność:Fabrycznie skalibrowany zespół i konstrukcja łożyska o dużym obciążeniu zwiększają ogólną stabilność konstrukcji i wydłużają cykl pracy sprzętu.
Seria 400:Kompaktowy model standardowy przeznaczony do konwencjonalnych odwiertów naftowych o małej średnicy. Nadaje się do ogólnych zastosowań produkcyjnych na polach naftowych, wymagających umiarkowanej przepustowości i ekonomicznej pracy.
Seria 538/540:Zaprojektowane do systemów zwijanych rur i odpowiednie do odwiertów naftowych o średniej i dużej średnicy. Obsługuje zastosowania wymagające wyższych przepływów i udźwigu.
Struktura zapobiegająca awariom:Łożyska oporowe o dużym obciążeniu i uszczelnione konstrukcje zabezpieczające pomagają wytrzymać obciążenia udarowe w odwiercie i zmniejszają uszkodzenia sprzętu podczas pracy.
Energooszczędna praca:Zoptymalizowana konstrukcja hydrauliczna zmniejsza opory przepływu płynu i straty hydrauliczne, pomagając obniżyć zużycie energii podczas ciągłej pracy.
Elastyczne opcje konfiguracji:Dostępnych jest wiele specyfikacji pomp i opcji materiałowych do zastosowań związanych z korozją, ścieraniem i wysoką temperaturą.
Niższe wymagania konserwacyjne:Długie okresy międzyobsługowe, zmniejszona częstotliwość konserwacji i stała wydajność operacyjna pomagają obniżyć ogólne koszty operacyjne.
Wybór ESP powinien opierać się na rzeczywistych warunkach odwiertu i wymaganiach operacyjnych.
Studnie o wyższej wydajności wymagają:Większa średnica pompy, Większa przepustowość, Zoptymalizowane stopnie hydrauliczne
Studnie głębokie wymagają: Większa wydajność, Więcej stopni pompy, Wzmocniona konstrukcja mechaniczna
Kluczowe czynniki obejmują:Procent redukcji wody, zawartość gazu, stężenie piasku, poziom korozji, lepkość ropy naftowej
Studnie wysokotemperaturowe wymagają:Izolacja silnika odporna na wysokie temperatury, Materiały żaroodporne, Ulepszona konstrukcja chłodzenia
Materiały rdzenia, w tym wały ze stopów i elementy antykorozyjne, są sprawdzane przed produkcją w celu sprawdzenia zgodności z wymaganiami dotyczącymi zastosowań w odwiertach.
Obliczeniowa analiza dynamiki płynów i obróbka CNC są stosowane w celu poprawy dokładności obróbki wirnika, dyfuzora i elementów konstrukcyjnych.
Przed dostawą każdy zespół pompowy przechodzi próbę wydajności przepływu, próbę ciśnieniową, próbę działania i kontrolę szczelności.
Wdrażane są ujednolicone procedury montażu i procesy kalibracji fabrycznej, aby utrzymać stałą wydajność produktu i zmniejszyć odchylenia montażowe.
Rejestry produkcji i testów są prowadzone w celu identyfikowalności produktów i weryfikacji projektu.
