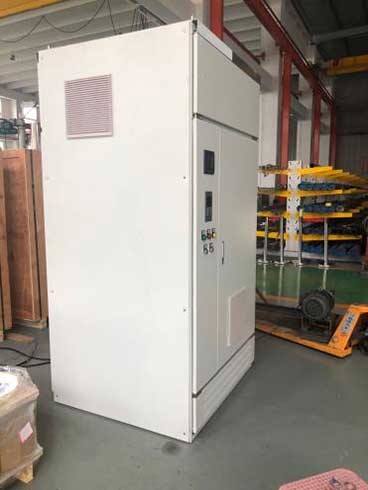

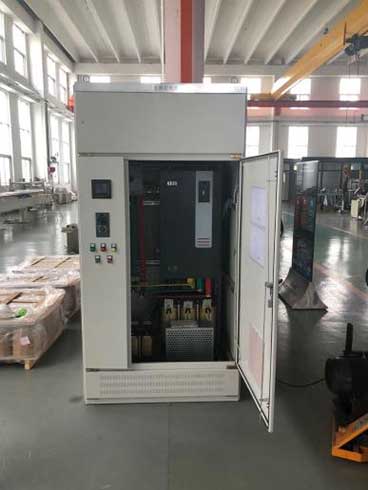

TheSzafka sterownicza elektrycznato dedykowane urządzenie sterujące startem i zatrzymaniem elektrycznej pompy głębinowej (ESP), monitoruje i rejestruje jej stan pracy oraz automatycznie wykonuje zabezpieczenie przed wyłączeniem zasilania w przypadku wystąpienia nietypowych warunków podczas pracy. Obecnie powszechnie stosowane są cztery typy szaf sterowniczych: szafy sterujące częstotliwością sieciową, szafy sterownicze z miękkim startem, szafy sterownicze o zmiennej częstotliwości niskiego napięcia i szafy sterownicze o zmiennej częstotliwości średniego napięcia.
Norma międzynarodowa: ISO 13628, IEC 60034, IEC 60529, IEC 60947, IEC 60079
Norma krajowa: GB/T 16750, GB/T 3797, GB 4208, GB/T 14048, GB 7251.1
Standard branżowy: API RP 11S1, API 14F
Standard korporacyjny: AT-ST-013
Ochrona napięcia zasilania
Ochrona prądu trójfazowego
Zabezpieczenie przed przeciążeniem
Zabezpieczenie przed niedociążeniem
Zabezpieczenie podnapięciowe
Opóźniony start
Opóźnione wyłączenie
Bieżące nagranie
| Model i specyfikacja | Prąd znamionowy (A) | Napięcie znamionowe (V) | A (szerokość) × B (głębokość) × H (wysokość) |
| Klasa 1,2 kV | 50, 80, 100, 120, 150 | 1140 | 460×520×1500 |
| Klasa 2,5 kV | 50, 80, 100, 120, 150 | 2500 | 600×630×1700 |
| klasy 3kV | 50, 80, 100, 120, 150 | 3000 | 600×630×1700 |
| Klasa 3,6 kV | 50, 80, 100, 120, 150 | 3600 | 600×630×1700 |
| Model i specyfikacja | Prąd znamionowy (A) | Napięcie znamionowe (V) | A (szerokość) × B (głębokość) × H (wysokość) |
| Klasa 1,2 kV | 50, 80, 100, 120, 150 | 1140 | 460×520×1500 |
| Klasa 2,3 kV | 50, 80, 100, 120, 150 | 2300 | 600×630×1700 |
● Wysokość: ≤2000 m
● Temperatura otoczenia: -30 ℃/-22 ℉ — +50 ℃/122 ℉
● Wilgotność względna: ≤85%
●Nie zawiera substancji łatwopalnych i wybuchowych, gazów powodujących korozję izolacji i pyłu przewodzącego
●Instalowany w miejscach wolnych od silnych wibracji, o nachyleniu pionowym ≤ 5°
| NIE. | Nazwa parametru | Dane |
| 1 | Znamionowe napięcie wejściowe | 380 V – 480 V±10%,3P 380 V – 480 V ±10%, 3-fazowe |
| 2 | Znamionowa częstotliwość wejściowa | 50 Hz ± 10% |
| 3 | Częstotliwość wyjściowa | 0 - 120 Hz, regulowane |
| 4 | Rozdzielczość częstotliwości wyjściowej | 0,01 Hz |
| 5 | Kontroluj napięcie zasilania | AC220V |
| 6 | Znamionowa moc wyjściowa | 110 kW–630 kW |
| 7 | Znamionowy prąd wyjściowy | 215A – 1188A |
| 8 | Zakres napięcia wyjściowego | 0 - Napięcie wejściowe |
| 9 | Typ prostownika | 6 - prostownik diodowy impulsowy |
| 10 | Typ tranzystora falownika | IGBT |
| 11 | Zewnętrzny interfejs komunikacyjny | RS485, RS232 |
| 12 | Model komunikacji zewnętrznej | Kabel |
| 13 | Funkcja ochrony | Przeciążenie, niedociążenie, zwarcie, zanik fazy, przegrzanie |
| 14 | Metoda chłodzenia | Wymuszone chłodzenie powietrzem |
| 15 | Współczynnik mocy wejściowej | 0.98 |
| 16 | Efektywność | > 98% |
| 17 | Filtr wyjściowy | Sinusoida |
| 18 | Znamionowy cykl pracy | Ciągły |
| 19 | Stopień IP/stopień ochrony | IP23 |
| 20 | Przeciążalność | Moment znamionowy 150%, czas trwania 60 s |
| 21 | Robocza temperatura otoczenia | -15 ℃ ～ 50 ℃ 5 ℉ ～ 122 ℉ |
| 22 | Temperatura przechowywania/transportu | -40 ℃ ～ 55 ℃ -40 ℉ ～ 131 ℉ |
| 23 | Wilgotność otoczenia | ≤95% (przy +20 ℃), bez kondensacji |
| 24 | Wysokość instalacji | ≤1000m, w przypadku przekroczenia wymagane jest obniżenie wartości znamionowych |
| 25 | Składnik harmoniczny strony wejściowej | H5=36%,H7=17,8%,H11=8,1%,H13=5,3% |
| 26 | Zawartość harmonicznych strony wejściowej | ＜5% |
| 27 | Tryb sterowania | Wielopunktowe V/F, wektorowe V/F |
| 28 | Tryb okablowania wlotu i wylotu | Od góry do środka i od góry, od dołu do dołu i od dołu |
| NIE. | Nazwa parametru | Dane |
| 1 | Znamionowe napięcie wejściowe | 380 V – 690 V ±10%, 3-fazowe |
| 2 | Znamionowa częstotliwość wejściowa | 50 Hz ± 10% |
| 3 | Częstotliwość wyjściowa | 0 - 120 Hz, regulowane |
| 4 | Rozdzielczość częstotliwości wyjściowej | 0,01 Hz |
| 5 | Kontroluj napięcie zasilania | AC 220 V |
| 6 | Znamionowa moc wyjściowa | 110 kW–900 kW |
| 7 | Znamionowy prąd wyjściowy | 202 A–1535 A |
| 8 | Zakres napięcia wyjściowego | 0 - Napięcie wejściowe |
| 9 | Typ prostownika | IGBT |
| 10 | Typ tranzystora falownika | IGBT |
| 11 | Zewnętrzny interfejs komunikacyjny | RS485, RS232 |
| 12 | Tryb komunikacji zewnętrznej | Światłowód |
| 13 | Funkcja ochrony | Przeciążenie, niedociążenie, zwarcie, utrata fazy, przegrzanie |
| 14 | Metoda chłodzenia | Wymuszone chłodzenie powietrzem |
| 15 | Współczynnik mocy wejściowej | 0.98 |
| 16 | Efektywność | > 98% |
| 17 | Filtr wyjściowy | Sinusoida |
| 18 | Znamionowy cykl pracy | Ciągły |
| 19 | Stopień IP/stopień ochrony | IP23 |
| 20 | Przeciążalność | Moment znamionowy 150%, czas trwania 60 s |
| 21 | Robocza temperatura otoczenia | -15 ℃ ～ 50 ℃ 5 ℉ ～ 122 ℉ |
| 22 | Temperatura przechowywania/transportu | -40 ℃ ～ 55 ℃ -40 ℉ ～ 131 ℉ |
| 23 | Wilgotność otoczenia | ≤95% (przy +20 ℃), bez kondensacji |
| 24 | Wysokość instalacji | ≤1000 m; w przypadku przekroczenia wymagane jest obniżenie wartości znamionowych |
| 25 | Składnik harmoniczny strony wejściowej | 4% |
| 26 | Zawartość harmonicznych strony wejściowej | ＜5% |
| 27 | Tryb sterowania | Wielopunktowe V/F, wektorowe V/F |
| 28 | Tryb okablowania wlotu i wylotu | Od góry do środka i od góry, od dołu do dołu i od dołu |
| NIE. | Nazwa parametru | Dane |
| 1 | Znamionowe napięcie wejściowe | 0,6 KV -2,6 KV±10% |
| 2 | Znamionowa częstotliwość wejściowa | 50 Hz ± 10% |
| 3 | Częstotliwość wyjściowa | 0 - 120 Hz, regulowane |
| 4 | Rozdzielczość częstotliwości wyjściowej | 0,01 Hz |
| 5 | Kontroluj napięcie zasilania | AC 220 V |
| 6 | Pojemność znamionowa | 45 kVA–300 kVA |
| 7 | Metoda chłodzenia | Wymuszone chłodzenie powietrzem |
| 8 | Współczynnik mocy wejściowej | Powyżej 0,98 przy obciążeniu >20%. |
| 9 | Znamionowy cykl pracy | Ciągły |
| 10 | Stopień IP/stopień ochrony | IP20 |
| 11 | Przeciążalność | 120% przez 1 godzinę, 150% przez 1 minutę |
| 12 | Robocza temperatura otoczenia | -15 ℃ ～ 50 ℃ 5 ℉ ～ 122 ℉ |
| 13 | Temperatura przechowywania/transportu | -40 ℃ ～ 55 ℃ -40 ℉ ～ 131 ℉ |
| 14 | Wilgotność otoczenia | ≤90% (przy +20 ℃), bez kondensacji |
| 15 | Wysokość instalacji | ≤1000 m; w przypadku przekroczenia wymagane jest obniżenie wartości znamionowych |
● Wysokość nie może przekraczać 1000 m; Jeśli wysokość przekracza 1000 m, wymagane jest obniżenie parametrów znamionowych.
● Robocza temperatura otoczenia: -5 ℃ do +40 ℃, średnia dzienna temperatura nie przekraczająca +35 ℃, wahania temperatury otoczenia nie większe niż 5 ℃/h. Jeżeli temperatura otoczenia przekracza dopuszczalny zakres, należy wyposażyć odpowiednie urządzenia klimatyzacyjne.
●Maksymalna wilgotność względna powietrza otoczenia: ≤ 90% (przy 20 ℃); ≤ 50% przy +40 ℃.
●Podstawa montażowa powinna być wolna od silnych wibracji i wstrząsów, a nachylenie pionowe nie powinno przekraczać 5%.
●Środowisko pracy nie może zawierać pyłu przewodzącego lub wybuchowego oraz gazów i oparów powodujących korozję metali lub uszkadzających izolację.
●Ciągłe wahania napięcia zasilania wejściowego AC nie mogą przekraczać ±10% wartości znamionowej.
●Zakres wahań częstotliwości sieci energetycznej prądu przemiennego: 45 Hz–55 Hz, przy współczynniku zmian częstotliwości nie przekraczającym ±1% na sekundę.
●Do użytku wyłącznie w pomieszczeniach zamkniętych przy dobrej wentylacji; odstępy nad i wokół urządzenia powinny wynosić ≥ 700 mm.
●Wyposażone w zabezpieczenia obejmujące przepięcie, podnapięcie, przetężenie, utratę fazy i zwarcie.
● Wyposażony w wyświetlacz LED pokazujący prąd wyjściowy, napięcie, częstotliwość itp.
●Parametry systemu można ustawić za pomocą klawiatury.
●Może pracować zarówno w trybie zmiennej częstotliwości, jak iw trybie częstotliwości sieciowej.
●W przypadku pracy ze zmienną częstotliwością tryb pracy może być ręczny lub automatyczny.
●Czas uruchomienia i częstotliwość pracy można ustawić dowolnie.
P1: Do jakiego sprzętu używana jest głównie elektryczna szafa sterownicza napędu o zmiennej prędkości?
A1: Ta szafa sterownicza z napędem o zmiennej prędkości jest specjalnym wyposażeniem pomocniczym dla wszystkich rodzajów pomp głębinowych, takich jak pompy wysokotemperaturowe, pompy głębinowe i pompy ujęcia rzek. Pasuje do projektów związanych z dostawą wody z pól naftowych, zaopatrzeniem w wodę ze studni głębinowych i ujęciem wody rzecznej.
P2: Jakie są podstawowe zalety sterowania z konwersją częstotliwości w porównaniu z tradycyjnym sterowaniem ze stałą prędkością?
A2: W porównaniu z tradycyjnymi skrzynkami sterującymi o stałej prędkościSzafka sterownicza napędu elektrycznego o zmiennej prędkościmoże swobodnie regulować prędkość pompy w razie potrzeby. Oszczędza więcej energii, zmniejsza zużycie sprzętu dzięki łagodnemu rozruchowi i ma pełne zabezpieczenie, dzięki czemu praca pompy jest bardziej stabilna, bezpieczna i energooszczędna.
P3: Czy ta szafa sterownicza może dostosować się do trudnych warunków pracy na zewnątrz?
A3: Tak. W tej elektrycznej szafie sterowniczej zastosowano uszczelnioną obudowę przemysłową i wysokiej jakości części wewnętrzne. Jest pyłoszczelny, wodoodporny i przeciwzakłóceniowy i może pracować stabilnie w wilgotnym, zakurzonym i zewnętrznym środowisku przy projektach związanych z polami naftowymi, studniami i ujęciami wody rzecznej.

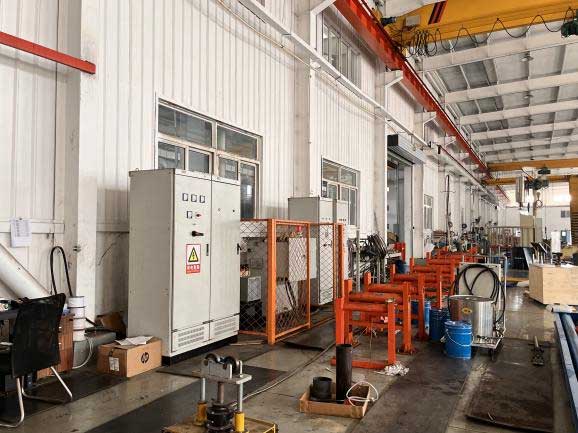

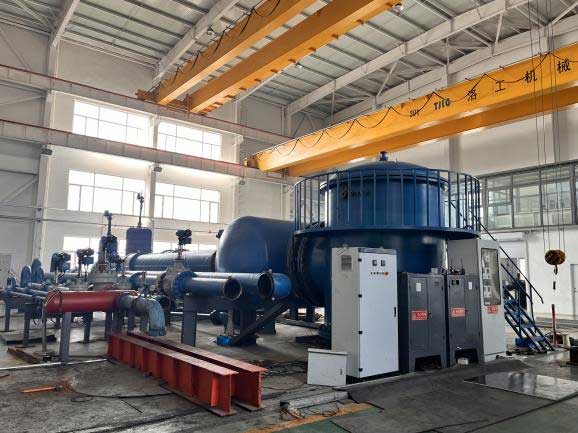

Przestrzegamy ścisłej kontroli jakości każdej elektrycznej szafy sterowniczej z napędem o zmiennej prędkości. W odróżnieniu od zwykłej kontroli pojedynczych części, wszystkie nasze szafy są przed dostawą testowane z dopasowanymi zestawami pomp głębinowych. Każde urządzenie przechodzi test pełnego działania, test regulacji prędkości i test symulacji obciążenia. Ten prawdziwy test dopasowania pompy zapewnia doskonałą koordynację pomiędzy obudową a pompą. Wszystkie produkty dostarczane są dopiero po przejściu pełnego testu dopasowania, co gwarantuje stabilną i niezawodną pracę w terenie.
Mamy bogate doświadczenie w opracowywaniu i produkcji urządzeń sterujących pompami głębinowymi. Wszystkie produkty szaf sterowniczych z napędem o zmiennej prędkości są rygorystycznie testowane, zapewniając stabilną jakość i niski wskaźnik awaryjności. Obsługujemy niestandardowe parametry i funkcje, aby dopasować je do różnych pomp i warunków pracy. Zapewniamy pełne konsultacje przedsprzedażowe, wskazówki na miejscu i usługi konserwacji posprzedażnej. Nasze produkty są sprzedawane na całym świecie, obsługując różne projekty związane z polami naftowymi, studniami i ujęciami wody rzecznej, oferując ekonomiczne i stabilne rozwiązania kontrolne.
