Jako doświadczony producent pomp,AOTEzapewniaNiezatykająca się zatapialna pompa ściekowado oczyszczania ścieków komunalnych, drenażu przemysłowego i wymagających zastosowań w transporcie ścieków. Specjalna konstrukcja wirnika, elastyczne opcje instalacji i konfigurowalne konfiguracje materiałów pomagają zmniejszyć ryzyko zatoru i zapewniają niezawodny transfer ścieków.
Niezatykająca się zatapialna pompa ściekowa przeznaczona jest do tłoczenia ścieków zawierających zawiesiny, miękkie włókna i inne zanieczyszczenia przy minimalizacji przerw spowodowanych zatorami. Znajduje szerokie zastosowanie w miejskich oczyszczalniach ścieków, obiektach przemysłowych, budynkach komercyjnych, na placach budowy oraz w projektach związanych z ochroną środowiska. Wybór właściwej pompy wymaga dokładnej oceny natężenia przepływu, wysokości podnoszenia, wydajności przepuszczania ciał stałych, charakterystyki cieczy, warunków instalacji i mocy silnika. AOTE oferuje szeroki zakres działania, wiele metod instalacji i opcje materiałowe, aby dostosować się do różnych systemów kanalizacyjnych. Zrozumienie tych czynników pomaga kierownikom projektów i specjalistom ds. zaopatrzenia poprawić niezawodność działania, uprościć konserwację i kontrolować koszty cyklu życia.

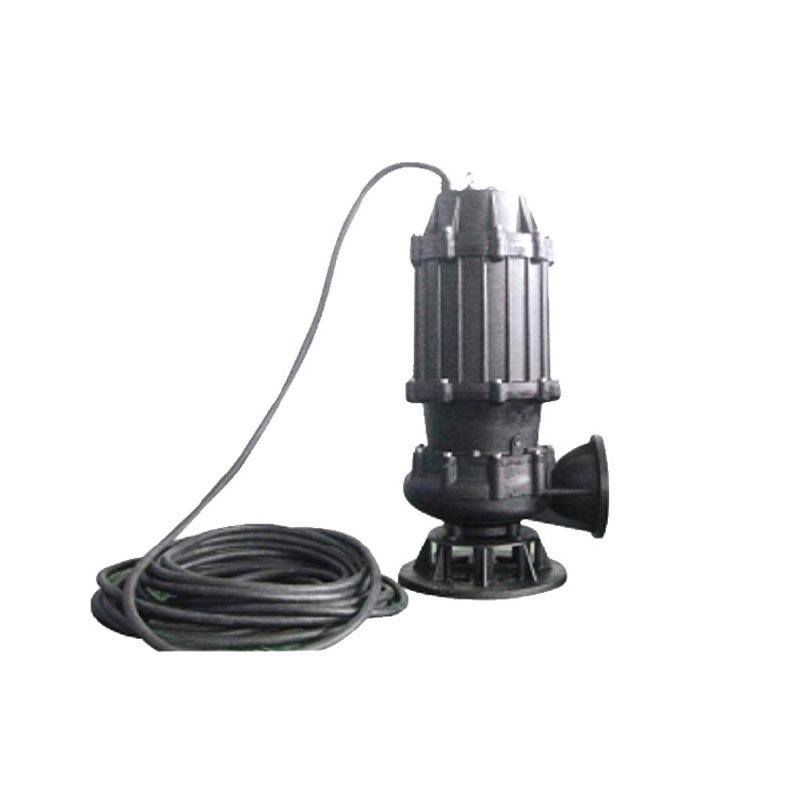

Niezatykająca się zatapialna pompa ściekowa to jednostka pompująca przeznaczona do pracy pod wodą i tłoczenia ścieków zawierających cząstki stałe, zawiesiny i zanieczyszczenia włókniste. W przeciwieństwie do konwencjonalnych pomp do czystej wody, które mogą mieć trudności z usuwaniem zanieczyszczeń, pompy do ścieków wykorzystują kanały hydrauliczne i konfiguracje wirników dostosowane do zanieczyszczonych cieczy.
Konstrukcja zatapialna integruje pompę i silnik w kompaktowy zespół. Prawidłowo zainstalowana jednostka może pracować w studzience ściekowej, zbiorniku zbiorczym lub studzience ściekowej, co zmniejsza potrzebę tworzenia oddzielnej naziemnej pompowni.
Niezatykająca się konstrukcja jest szczególnie cenna w systemach, w których ścieki zawierają włosy, miękkie włókna, fragmenty papieru i inne materiały, które mogą gromadzić się wokół obracających się elementów lub ograniczać wąskie kanały przepływu. Jednakże skuteczność niezatykania zależy od konstrukcji wirnika, wymiarów cząstek stałych, rodzaju ścieków i wybranych warunków pracy.
Dla inżynierów projektu celem nie jest po prostu przemieszczanie wody. Ma on na celu utrzymanie stabilnej wydajności hydraulicznej w zmiennych warunkach ścieków, przy jednoczesnym zachowaniu wymagań konserwacyjnych.
Główną zasadą działania jest połączenie technologii pomp głębinowych z konstrukcją hydrauliczną odpowiednią dla ścieków zawierających zanieczyszczenia. W informacjach o produkcie firmy AOTE wskazano otwarty wirnik z odchylonymi do tyłu łopatkami jako podejście projektowe mające na celu zmniejszenie ryzyka splątania i zablokowania włókien.
Odpowiednio zaprojektowany wirnik i kanał pompy umożliwiają swobodny przepływ ciał stałych przez układ hydrauliczny. Rzeczywisty maksymalny rozmiar cząstek zależy od wybranego modelu i konfiguracji jego wylotu.
Materiały włókniste mogą owijać się wokół obracających się części lub gromadzić się w ograniczonych przejściach. Odpowiednia, niezatykająca się geometria wirnika pomaga zmniejszyć to ryzyko, szczególnie w ściekach zawierających miękkie włókna i zawieszone zanieczyszczenia.
Instalacja zatapialna umieszcza jednostkę pompującą blisko źródła ścieków, co pomaga uprościć układ systemu i zmniejszyć potrzebę stosowania długich układów ssących. Prawidłowe zanurzenie, orurowanie tłoczne i zabezpieczenie silnika pozostają istotne dla niezawodnego działania.
Ważne jest, aby odróżnić pompę niezatykającą się od pompy ściekowej tnącej. Model niezatykający się jest zaprojektowany tak, aby przepuszczać odpowiednie ciała stałe przez kanały hydrauliczne, podczas gdy model tnący wykorzystuje dedykowany mechanizm w celu rozbicia niektórych materiałów włóknistych lub ciągliwych na mniejsze kawałki. Najlepsza opcja zależy od składu ścieków i wymagań systemowych.
Oceniając pompę do ścieków, kupujący powinni sprawdzić jej zakres działania, a nie polegać wyłącznie na mocy silnika. Firma AOTE podaje następujące zakresy parametrów swojej niezatykającej się zatapialnej pompy ściekowej.
| Parametr | Opublikowany zakres | Rozważanie wyboru |
|---|---|---|
| Natężenie przepływu | 4–5 500 m³/h | Dopasować wymaganą objętość przesyłu ścieków. |
| Totalna głowa | 5–80 m | Uwzględnij różnicę wysokości i straty w rurociągu. |
| Średnica wylotu | 40–600 mm | Skoordynuj wylot pompy z systemem tłoczenia. |
| Moc silnika | 0,37–550 kW | Potwierdź punkt pracy, wydajność i obciążenie robocze. |
| Opcje napięcia | 380 V / 6000 V / 100 000 V zgodnie z wykazem | Przed złożeniem zamówienia sprawdź u producenta dokładne napięcie znamionowe. |
| Częstotliwość | 50 Hz / 60 Hz | Dopasuj lokalne zasilanie i konfigurację silnika. |
Uwaga techniczna:Są to opublikowane serie rodzin produktów i nie stanowią gwarancji, że w jednym modelu będzie dostępna każda kombinacja przepływu, wysokości podnoszenia, średnicy wylotu i mocy silnika. Podany zapis napięcia 100 000 V jest nietypowy dla tej kategorii sprzętu i powinien zostać potwierdzony bezpośrednio w firmie AOTE. Przed sfinalizowaniem specyfikacji poproś o odpowiedni arkusz danych modelu i krzywą wydajności.
Aby uzyskać więcej informacji o produkcie, odwiedź stronę produktu Niezatykająca się zatapialna pompa ściekowa AOTE.
Zatory mogą przerwać drenaż, spowodować awaryjną konserwację i zwiększyć koszty pracy. Właściwie dobrana, niezatykająca się pompa zmniejsza prawdopodobieństwo przerw spowodowanych przez kompatybilne ciała stałe i miękkie włókna, pomagając systemom kanalizacyjnym działać bardziej spójnie.
Ścieki różnią się znacznie w zależności od systemów komunalnych, zakładów produkcyjnych i zakładów przetwarzania chemicznego. AOTE wymienia wybrane materiały, w tym żeliwo, SS304, SS316, SS316L i stal nierdzewną duplex. Odpowiedni wybór zależy od narażenia na korozję, stężenia chlorków, zawartości ścierniwa, temperatury i innych właściwości płynu.
Różne przepompownie mają różne wymagania dotyczące dostępu, rurociągów i konserwacji. Wiele sposobów instalacji pozwala inżynierom dostosować sprzęt do istniejącej infrastruktury lub nowych projektów budowlanych.
Zmniejszenie częstotliwości zatorów może zmniejszyć potrzebę nieplanowanych inspekcji i czyszczenia. Automatyczne układy sprzęgające mogą również ułatwić demontaż, jeśli instalacja jest zaprojektowana do podnoszenia szyn prowadzących i dostępnej konserwacji.
Dzięki szerokiemu zakresowi wydajności hydraulicznych, rozmiarów wylotów i mocy znamionowych rodzinę produktów można ocenić pod kątem projektów, począwszy od mniejszych systemów zbierania ścieków po duże miejskie przepompownie. Ostateczną przydatność należy ustalić na podstawie obliczeń inżynieryjnych specyficznych dla modelu.
Niezatykające się zatapialne pompy ściekowe znajdują zastosowanie wszędzie tam, gdzie ścieki wymagają przepompowania pomimo obecności zanieczyszczeń stałych i włóknistych.
W przypadku zastosowań związanych z długimi paskami materiału, linami, folią z tworzywa sztucznego lub innymi silnie splątanymi odpadami kupujący powinni ocenić, czy bardziej odpowiednia będzie pompa typu tnącego. W przypadku żrących ścieków przemysłowych przed wyborem sprzętu należy potwierdzić zgodność materiałową.
Instalacja wpływa na stabilność działania, dostęp do konserwacji i całkowity koszt projektu. Firma AOTE identyfikuje kilka konfiguracji instalacji dla swojej gamy niezatykających się pomp do ścieków.
| Metoda instalacji | Typowa konfiguracja | Najlepiej dopasowana sytuacja |
|---|---|---|
| Sprzęgło automatyczne | Pompa opuszcza się wzdłuż szyn prowadzących i łączy się z układem tłocznym. | Stałe stacje ścieków wymagające wygodnego demontażu i serwisowania. |
| Ruchoma twarda rura | Pompa spoczywa na fundamencie i jest podłączona do sztywnego rurociągu tłocznego. | Zastosowania wymagające stabilnych rurociągów i pompy z możliwością zmiany położenia. |
| Ruchoma elastyczna rura | Wspierana pompa łączy się z elastycznym wężem tłocznym. | Tymczasowy drenaż i miejsca, w których należy przenieść pompę. |
| Stała instalacja na sucho | Pompę instaluje się w odpowiedniej suchej komorze lub w wyznaczonym układzie rurociągów. | Systemy przeznaczone do kontroli i serwisowania sprzętu dostępnego. |
| Naprawiona instalacja mokra | Pompa zamontowana jest w studni kanalizacyjnej, a jej wylot jest podłączony do rurociągu tłocznego. | Instalacje stałe z odpowiednim dostępem i urządzeniami do podnoszenia. |
Szczegóły montażu należy potwierdzić z rysunkami i instrukcją wybranego modelu. Inżynierowie powinni również sprawdzić środki do podnoszenia, zawory zwrotne, zawory odcinające, zabezpieczenia elektryczne, minimalne zanurzenie i dostęp do rutynowych kontroli.
Prawidłowy dobór jest niezbędny do zapewnienia niezawodnego działania i uniknięcia niepotrzebnego zużycia energii. Przed złożeniem zapytania o wycenę przygotuj poniższe informacje.
Po uzyskaniu tych szczegółowych informacji producent może zidentyfikować odpowiednie modele i zweryfikować punkt pracy w oparciu o krzywą wydajności pompy. Jeżeli ścieki są ścierne lub żrące, należy jednocześnie dokonać przeglądu doboru materiału i naddatków na zużycie.
Konstrukcja niezatykająca się zmniejsza pewne ryzyko zablokowania, ale nie eliminuje potrzeby kontroli. Praktyczny program konserwacji chroni silnik, uszczelki, wirnik i układ tłoczny.
Nigdy nie wchodź do ścieków lub przestrzeni zamkniętej bez wymaganych procedur w przestrzeni zamkniętej, testów atmosferycznych, izolacji i przeszkolonego personelu. Izolacja elektryczna i procedury bezpiecznego podnoszenia są niezbędne w przypadku demontażu pompy w celu konserwacji.
Niezatykająca się pompa ściekowa przeznaczona jest do tłoczenia ścieków zawierających odpowiednie substancje stałe i włókniste. Geometria wirnika i kanały przepływowe pomagają zmniejszyć ryzyko zablokowania, które może mieć wpływ na konwencjonalne pompy do czystej wody. Rzeczywista zdolność przepuszczania substancji stałych zależy od modelu i charakterystyki ścieków.
AOTE publikuje zakres przepływu dla całej rodziny produktów w zakresie 4–5 500 m³/h przy wysokości podnoszenia 5–80 m. Osiągalny przepływ i wysokość podnoszenia zależą od wybranego modelu i punktu pracy. Poproś o krzywą wydajności, aby potwierdzić wymagane warunki pracy.
Opcje materiałowe obejmują gatunki stali nierdzewnej i stal nierdzewną duplex, w zależności od konfiguracji. Przydatność zależy od konkretnych substancji chemicznych, pH, temperatury, stężenia chlorków i innych warunków pracy. Przed wybraniem materiałów należy przekazać te dane producentowi.
Nie. Otwarte wirniki mogą zapewniać korzyści, gdy ścieki zawierają ciała stałe i włókna, natomiast zamknięte wirniki mogą zapewniać wyższą wydajność szczytową w niektórych zastosowaniach. Najlepszy projekt zależy od płynu, wymaganej wydajności, przejścia cząstek, warunków zużycia i punktu pracy.
Zacznij od wymaganego natężenia przepływu, wysokości podnoszenia całkowitego, wielkości cząstek stałych, składu ścieków, temperatury, napięcia i metody instalacji. Producent może następnie ocenić kompatybilne modele i zalecić konfigurację na podstawie wymagań wydajnościowych systemu.
Podaj wymagany przepływ w m3/h, całkowitą wysokość podnoszenia w metrach, temperaturę cieczy, pH, zawartość substancji stałych i wielkość cząstek, zasilanie, metodę instalacji i przewidywany harmonogram pracy. Rysunki studzienki ściekowej i rurociągu tłocznego są również pomocne, jeśli są dostępne.
Niezatykająca się zatapialna pompa ściekowa może pomóc operatorom ścieków w ograniczeniu przerw związanych z zatorami, uproszczeniu instalacji i utrzymaniu niezawodnego przesyłu cieczy w środowiskach komunalnych, komercyjnych i przemysłowych. Najlepsze wyniki uzyskuje się po dopasowaniu wydajności hydraulicznej pompy, wydajności przepuszczania substancji stałych, materiałów i układu instalacji do rzeczywistych warunków pracy. Rutynowe przeglądy i prawidłowe działanie pozostają niezbędne dla długotrwałej obsługi.
AOTE oferuje szeroką gamę konfiguracji niezatykających się zatapialnych pomp ściekowych spełniających różne wymagania w zakresie transportu ścieków, wspieranych przez pomoc techniczną w zakresie doboru i opcje materiałowe. Jeśli planujesz przepompownię ścieków, modernizujesz istniejący sprzęt lub szukasz dostosowanego do indywidualnych potrzeb rozwiązania w zakresie odwadniania przemysłowego, zapoznaj się ze specyfikacjami produktu iskontaktuj się z namiz natężeniem przepływu, wysokością podnoszenia, charakterystyką cieczy i wymaganiami instalacyjnymi. AOTE może pomóc w ocenie odpowiedniej konfiguracji pompy dla Twojego projektu.
