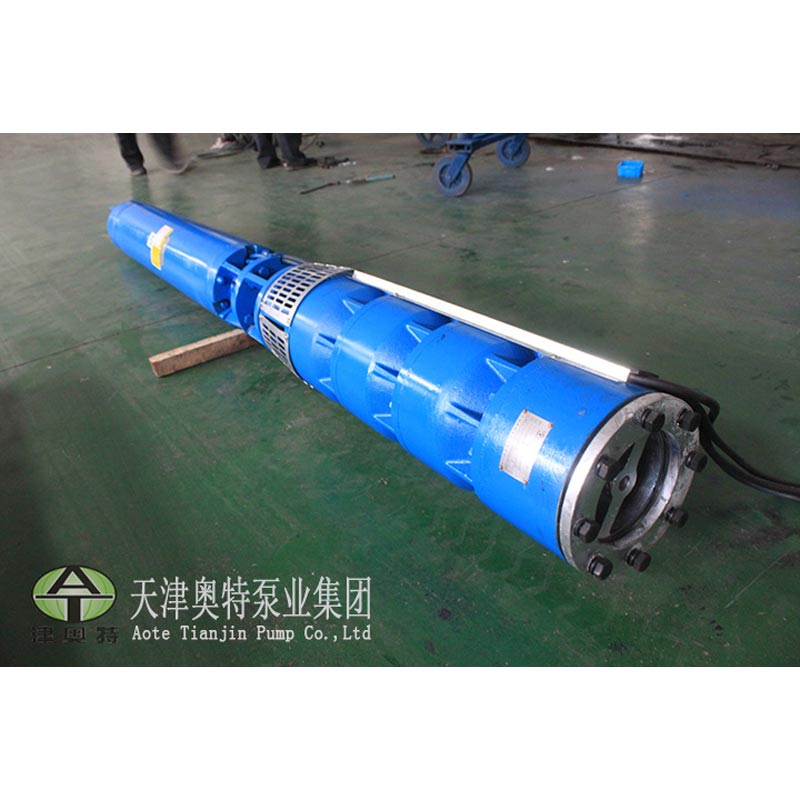

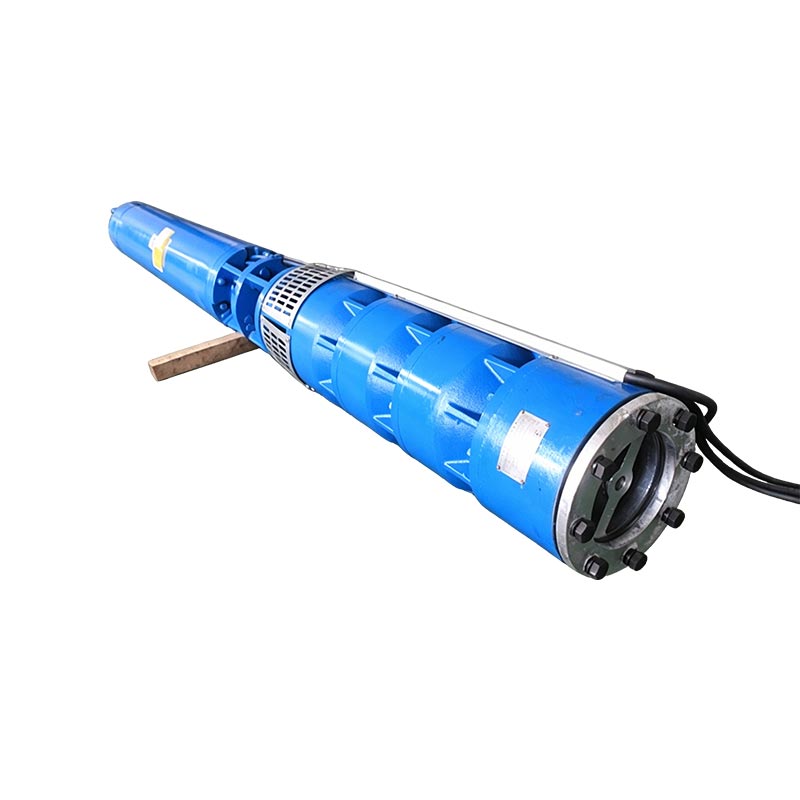

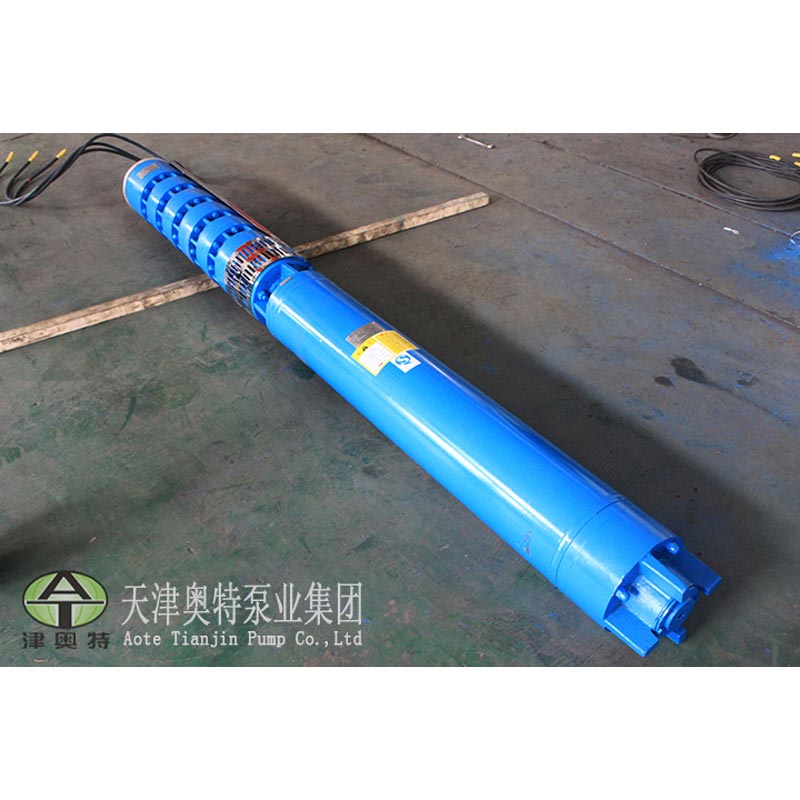

Pompy głębinowe do nawadniania z serii A5QJ naszej firmy są przeznaczone do wydobywania wód gruntowych z głębokich studnie oraz projekty poboru wody z rzek, zbiorników i kanałów. Szeroko stosowany w nawadnianiu pól uprawnych, zaopatrzenie w wodę gospodarstw domowych dla ludzi i zwierząt gospodarskich na terenach górskich, dostępna jest także do odprowadzania wody w miastach, fabryki, koleje, kopalnie i place budowy.
1. Zintegrowana konstrukcja silnika i pompy, możliwość pracy pod wodą pod wodą z wysokim bezpieczeństwem i niezawodnością.
2. Brak specjalnych wymagań dotyczących obudowy studni; rura wznośna musi jedynie wytrzymać odpowiednie ciśnienie robocze.
3. Łatwa instalacja, obsługa i konserwacja, zajęcie małej powierzchni; nie jest wymagana budowa pompowni.
4. Zwarta konstrukcja i niskie zużycie surowców.
| Przedmiot | Specyfikacja |
| Typ pompy | Pionowa pompa głębinowa do studni głębinowych |
| Struktura | Wielostopniowa pompa odśrodkowa |
| Typ silnika | Trójfazowy asynchroniczny silnik głębinowy |
| Napięcie znamionowe | 380 V / 660 V |
| Częstotliwość | 50 Hz |
| Zakres przepływu | Dostosowane |
| Zakres głowy | Do 900 m |
| Typ instalacji | Instalacja pionowa |
| Metoda chłodzenia | Chłodzenie silnika wypełnione wodą |
| Średnia temperatura | ≤20 ℃ |
| Zakres pH | 6,5–8,5 |
| Zawartość cząstek stałych | ≤0,01% |
Zasilanie 1,3-fazowe prądu przemiennego: częstotliwość 50 Hz, napięcie znamionowe 380 V lub 660 V (dopuszczalna tolerancja ±5%).
1.Masowa zawartość cząstek stałych ≤ 0,01%.
2. Wartość PH pompowanej cieczy waha się od 6,5 do 8,5.
3. Średnia temperatura ≤ 20 ℃.
4.Wlot pompy głębinowej do studni głębinowych do nawadniania powinien znajdować się co najmniej 1 m poniżej dynamicznego poziomu wody; maksymalna głębokość zanurzenia wynosi 70 m poniżej statycznego poziomu wody; dno pompy zapewnia minimalną odległość 1 m od dna studni.
5. Prosta obudowa studni z gładką ścianą wewnętrzną i brakiem przemieszczania się obudowy.
1. Głębinowa pompa głębinowa do nawadniania składa się z trójfazowego silnika asynchronicznego i korpusu pompy. Silnik jest bezpośrednio połączony z górnym zespołem pompowym. Niezawodne uszczelnienie wału zamontowane na górnym wale silnika zapobiega przeciek krzyżowy pomiędzy wewnętrzną wodą chłodzącą silnik a pompowanym medium, zapewniający długoterminową stabilną pracę.
2. Pompa jest jednossąca, wielostopniowa, pionowa, odśrodkowa; dopasowany silnik jest wypełniony wodą, typu mokrego, pionowy zatapialny silnik asynchroniczny, połączony za pomocą sprzęgła beczkowego.
3. Uzwojenie silnika wykorzystuje wodoodporny drut magnetyczny z PE w osłonie nylonu; komora silnika jest wypełniona czystą, świeżą wodą.
4. W silniku zastosowano smarowane wodą łożyska prowadzące. Łożysko oporowe na dole silnika ma dwukierunkowe osiowe działanie ciąg z pompy. Wersja z wysoką głowicą wyposażona jest w miedziane podkładki oporowe w kształcie wachlarza zawierające nikiel, dopasowane do importowanych Płyty ślizgowe Phylos do przenoszenia obciążeń osiowych.
5. W modelach o dużym udźwigu, pomiędzy pompą a silnikiem montowany jest dodatkowy element przenoszący siłę osiową, z maksymalną wysokością podnoszenia do 900 m.
1. Przed uruchomieniem napełnij komorę silnika czystą, świeżą wodą; spuść całą wodę znajdującą się w środku do przechowywania na zimę, aby uniknąć pękania od mrozu.
2.Regularnie sprawdzaj rezystancję izolacji urządzenia, wartość nie powinna być mniejsza niż 0,5 MΩ.
3. Standardowy okres gwarancji: 1 rok przy normalnej pracy.
Przykład: QJ80-100-37
| Kod | Oznaczający |
| Q | Typ zanurzalny |
| J | Aplikacja studni głębinowych |
| 80 | Przepływ znamionowy: 80 m³/h |
| 100 | Znamionowa wysokość podnoszenia: 100 m |
| 37 | Moc silnika: 37 kW |
Przed wyborem modelu pompy klienci powinni potwierdzić następujące informacje:
Określ wymaganą wydajność wody w zależności od obszaru nawadniania i zapotrzebowania na wodę.
Oblicz wymaganą wysokość podnoszenia, uwzględniając:
• Głębokość studni
• Pionowa odległość podnoszenia
• Strata ciśnienia w rurociągu
• Wymagania dotyczące ciśnienia wody w terminalu
Wybierz średnicę pompy odpowiednią do istniejącej obudowy studni.
Sprawdź napięcie, częstotliwość i dostępną moc elektryczną.
Sprawdź temperaturę wody, wartość PH i zawartość cząstek stałych.
Podanie tych parametrów pomaga zapewnić, że wybrana pompa zapewni oczekiwaną wydajność.
| Zjawiska usterek | Powody | Rozwiązania |
| Głowica nieosiągalna, brak możliwości wchłonięcia wody lub niewystarczający odpływ wody. | 1.Dynamiczny spadek poziomu wody poniżej dopuszczalnego min. dynamiczny poziom wody; 2. Pęknięcie rury podnoszącej wspólne; 3.Odwrócenie obrotu silnika; 4.Spadek napięcia; 5.Zablokowana woda wlot; 6.Uszkodzony łącznik. |
1. Zwiększyć stopień pompy i rurę podnoszącą, aby zwiększyć głębokość studni; 2. Napraw uszkodzenie; 3. Wymień przewód złącze; 4.Sprawdź napięcie; 5.Wlot wody myjącej; 6.Wymień łącznik. |
| Silnik nie pracuje przy uruchomieniu, słychać brzęczenie. | 1.Zatarcie łożyska; 2.Jednofazowa praca silnika. |
1. Sprawdź i napraw uszkodzone części; 2.Sprawdź przewód łączący i znajdź zanik fazy. |
| Zbyt duże wahania wskazówki amperomierza | 1. Dynamiczny spadek poziomu wody do wlotu absorpcji; 2.Dynamiczny spadek poziomu wody poniżej dopuszczalnego min.dynamiczny poziom wody; |
1. Zmniejsz zrzut wody i zwiększ głębokość zanurzenia. |
| Gwałtowne wibracje urządzenia | 1. Wrzeciono pompy jest wygięte; 2. Zużycie części łożyska zespołu jest zbyt duże; 3.Zbyt intensywny przepustnica; 4.Uszkodzony łącznik. |
1.Skalibruj wrzeciono; 2.Wymień łożysko; 3. Powiększ zasuwę; 4.Wymień łącznik. |
| Spadek przepływu | 1. Zużycie pierścienia; 2.Zablokowany dopływ wody; 3.Wyciek na złączu rur dźwigowych lub muszle. |
1. Napraw lub wymień zużyte części; 2.Wlot wody myjącej; 3.Sprawdź część łączącą. |
| Nagły spadek rezystancji izolacji | 1. Słaba jakość złącza kabla silnika; 2.Uszkodzona izolacja przewodów rotatora silnika; 3. Zużyty kabel. |
1.Podłącz ponownie złącze kabla; 2. Napraw okablowanie silnika; 3. Napraw uszkodzenia. |
| Wzrost poboru mocy (wskaźnik amperomierza przekracza wartość znamionową). wartość) |
1.Zużyte łożysko wirnika; 2.Styk wzajemny silnika po zużyciu łożyska; 3. Ścieranie pomiędzy wirnikiem a płaszczem. |
1.Skontroluj i napraw pompę; 2.Skontroluj i napraw silnik; 3.Skontroluj przepływ i sprawdź ciąg silnika łożysko. |
Pompa głębinowa głębinowa służy głównie do wydobywania wód gruntowych ze studni głębinowych i dostarczania wody do celów nawadnianie, użytek domowy, zastosowania przemysłowe i inne projekty związane z przesyłaniem wody.
Tak. Seria ATQJ jest przeznaczona do nawadniania pól uprawnych, systemów tryskaczowych, nawadniania szklarni i innych zastosowania w rolnictwie w zaopatrzeniu w wodę.
Klienci powinni podać:
• Wymagane natężenie przepływu
• Głowica pompy
• Głębokość studni
• Średnica studni
• Informacje o źródle wody
• Wymagania dotyczące zasilania
Tak. Pompa AOTE może dostosować parametry pompy, w tym natężenie przepływu, wysokość podnoszenia, moc silnika, napięcie i materiały zgodnie z wymagania projektu.
Dopuszczalna głębokość montażu zależy od wybranego modelu i warunków pracy. Modele z wysoką głową mogą osiągnąć podnoszenie głowic do 900 metrów.
Zaleca się regularne sprawdzanie rezystancji izolacji, stanu kabla, prądu roboczego i wydajności wody stabilna wydajność.
Firma AOTE od wielu lat specjalizuje się w produkcji pomp, dostarczając pompy głębinowe do studni głębinowych zastosowaniach rolniczych, przemysłowych i komunalnych. Dzięki doświadczonym możliwościom inżynieryjnym i elastycznej produkcji procesów, obsługujemy modele standardowe, a także niestandardowe rozwiązania pomp dla różnych projektów zaopatrzenia w wodę.
