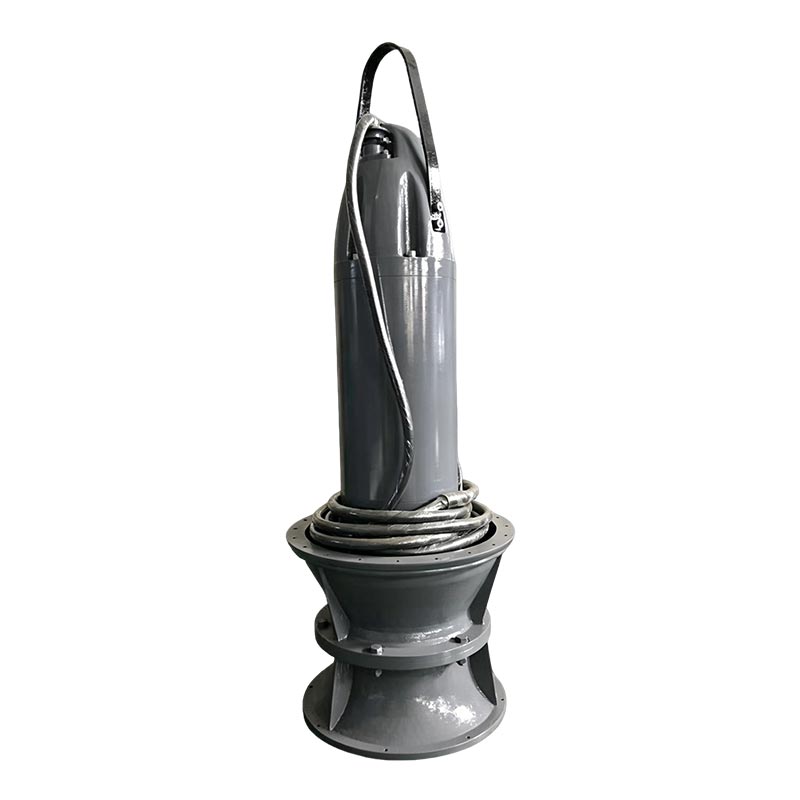

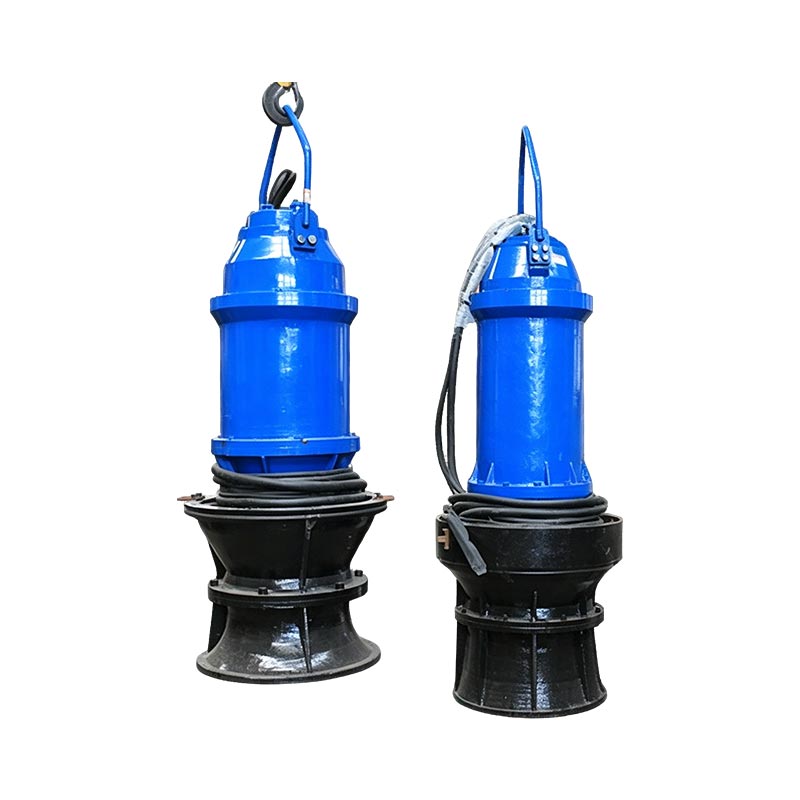

Zatapialna pompa osiowa do nawadniania

Zatapialna pompa osiowa do nawadniania została zaprojektowana do zastosowań związanych z przesyłaniem wody o dużej objętości wymagających dużej przepustowości i małej wysokości podnoszenia.

Seria ta, zaprojektowana ze zintegrowaną konstrukcją silnika głębinowego i pompy, stanowi praktyczne rozwiązanie dla: systemy nawadniające w rolnictwie, ujęcia wody rzecznej, projekty odwadniania powodzi i wodociągi miejskie zarządzanie obiektów, w których wymagany jest ciągły i niezawodny przesył wody.

W porównaniu z konwencjonalnymi systemami pomp osiowych montowanych na sucho, zanurzalna konstrukcja upraszcza instalację, zmniejsza wymagania konstrukcyjne stacji pomp i poprawia stabilność operacyjną w środowiskach o zmiennych warunkach poziomy wody.

Struktura produktu i zasada działania

Silnik jest umieszczony nad sekcją pompy, a cała jednostka pracuje zanurzona w wodzie.

Główne cechy konstrukcyjne obejmują:
• Zintegrowana konfiguracja pompa-silnik
• Regulowane łopatki wirnika
• Całkowicie zamknięty silnik podwodny
• Mechaniczny system uszczelnienia
• Automatyczny system monitorowania monitoringu

Patrząc od strony wlotowej, wirnik obraca się w kierunku przeciwnym do ruchu wskazówek zegara.

Regulowana konstrukcja wirnika pozwala pompie utrzymać wydajną wydajność w różnych warunkach pracy warunki, dzięki czemu nadaje się do zastosowań o zmieniających się wymaganiach dotyczących przepływu.

Dlaczego warto wybrać zanurzalną pompę osiową do nawadniania?

1. Zaprojektowane do pracy w warunkach dużego przepływu i niskiego ciśnienia

Pompy o przepływie osiowym są specjalnie zaprojektowane do zastosowań, w których konieczne jest przepompowanie dużej ilości wody stosunkowo niskie wymagania ciśnieniowe.

Typowe zastosowania obejmują:
• Rolnicze kanały nawadniające
• Systemy ujęcia wody rzecznej
• Transfer wody ze zbiornika
• Przepompownie przeciwpowodziowe

2. Projekt stacji pomp oszczędzający miejsce

Tradycyjne przepompownie zwykle wymagają:
• Oddzielna instalacja silnika
• Duże pomieszczenia ze sprzętem
• Kompleksowe prace związane z osiowaniem

Zintegrowana konstrukcja zanurzalna umożliwia pracę zespołu pompowego bezpośrednio pod wodą, ograniczając konieczność przebywania na powierzchni wymagania konstrukcyjne i przystosowanie go do lokalizacji o ograniczonej przestrzeni.

3. Stabilna praca przy zmiennym poziomie wody

W przypadku projektów związanych z nawadnianiem i ochroną przeciwpowodziową poziom wody może znacznie się zmienić.

Konstrukcja silnika podwodnego zapewnia:
• Skuteczne chłodzenie silnika
• Zredukowany hałas podczas pracy
• Niezawodna praca ciągła

Przewodnik wyboru serii QZB i QHB

Wybór odpowiedniego typu pompy zależy głównie od wymagań dotyczących przepływu, warunków podnoszenia i środowiska zastosowania.

Wybierz pompę osiową QZB, gdy:

Wymagany jest transfer dużej ilości wody Głośność pompowania jest stosunkowo niska Konieczne jest ciągłe nawadnianie lub drenaż

Wybierz pompę QHB o przepływie mieszanym, gdy:

Wymagana jest większa wydajność głowicy Poziom wody zmienia się znacząco Potrzebna jest lepsza zdolność adaptacji hydraulicznej

Przewodnik po wyborze modelu pompy

Seria QZB jest dostępna w wielu rozmiarach, aby spełnić różne wymagania projektowe.

Przykład: 700QZB-100

Dostępny zakres modeli

Dostępne modele obejmują

350QZB-50, 350QZB-70, 350QZB-70(A), 350QZB-85, 350QZB-100, 350QZB-125,
400QHB-40, 400QHB-50,
500QZB-50, 500QZB-70, 500QZB-85, 500QZB-100, 500QZB-125, 500QZB-160,
500QHB-40, 500QHB-50,
600QZB-50, 600QZB-70, 600QZB-85, 600QZB-100, 600QZB-125,
600QHB-50, 600QHB-50A,
700QZB-50, 700QZB-70, 700QZB-85, 700QZB-100, 700QZB-125, 700QZB-160,
700QHB-50,
800QZB-50, 800QZB-70, 800QZB-100,
900QZB-85 itp.

Główne zastosowania i środowiska operacyjne

Osiowe pompy głębinowe QZB i QHB mają szerokie zastosowanie w obiektach przemysłowych i górniczych, stocznie, miejskie systemy wodociągowe i odwadniające, nawadnianie rolnictwa i zaopatrzenie w wodę elektrowni drenaż systemy.

Osiowa pompa głębinowa QZB nadaje się do zastosowań wymagających małej wysokości podnoszenia i dużych przepływów; QHB Pompa głębinowa o przepływie mieszanym charakteryzuje się wysoką wydajnością i doskonałą odpornością na kawitację, dzięki czemu nadaje się do zastosowań przy znacznych wahaniach poziomu wody i stosunkowo dużych wymaganiach co do wysokości podnoszenia.

Produkty te przeznaczone są do tłoczenia wody surowej lub lekko zanieczyszczonych ścieków, o maksymalnej temperaturze cieczy z 50°C, zakres pH od 4 do 10, stosunek objętościowy zawiesiny poniżej 2% i ciężar właściwy mniejszy niż 1,2× 10³ kg/m². Zastosowanie tych produktów jest najskuteczniejszym rozwiązaniem ochrony przeciwpowodziowej silników elektrowni w rzeczny oraz obszary nadjeziorne, gdzie poziom wody ulega znacznym wahaniom.

Opis struktury produktu

Silnik zanurzalnej pompy osiowej do nawadniania znajduje się nad pompą. Silnik podwodny jest typu suchego projekt z izolacją klasy F, niezawodnymi uszczelnieniami mechanicznymi i pomocniczymi oraz jest wyposażony w urządzenia zabezpieczające przed wyciekom oraz wzrostowi temperatury w uzwojeniach wewnętrznych i łożyskach.

Wyposażony jest w szafę sterowniczą, zapewniającą bezpieczną i niezawodną pracę. Pompa nadaje się do szerokiego zakresu wody jakości i warunków środowiskowych, posiada regulowane łopatki wirnika i działa w szerokim zakresie warunki pracy.

Patrząc od wlotu, wirnik obraca się w kierunku przeciwnym do ruchu wskazówek zegara.

Często zadawane pytania

Jaka jest różnica między pompą o przepływie osiowym a pompą o przepływie mieszanym?

Pompy o przepływie osiowym są przeznaczone do pracy z bardzo wysokimi natężeniami przepływu i niskim ciśnieniem, podczas gdy pompy o przepływie mieszanym to zapewniają lepsza wydajność, gdy wymagana jest większa wysokość podnoszenia i zmieniające się warunki pracy.

Czy można zastosować zatapialną pompę osiową do nawadniania rzek?

Tak. Seria QZB nadaje się do przesyłania surowej wody z rzek, zbiorników i kanałów irygacyjnych, gdy: woda zawiera ograniczoną ilość zawieszonych cząstek.

Dlaczego warto wybrać zatapialną pompę osiową do nawadniania zamiast tradycyjnej stacji pomp?

Zintegrowana konstrukcja zanurzona zmniejsza wymagania instalacyjne, poprawia chłodzenie silnika, obniża hałas i umożliwia elastyczną instalację w miejscach o ograniczonej przestrzeni.

Jakie informacje są potrzebne przed wyborem pompy?

Klienci powinni podać:
Wymagane natężenie przepływu
Głowica pompy
Warunki źródła wody
Metoda instalacji
Wymagania dotyczące zasilania
Nasi inżynierowie mogą polecić odpowiedni model pompy w oparciu o warunki projektowe.
